Проект деревянного коттеджа № G-181-1D(S) - зеркальный вариант

Проект деревянного коттеджа № G-181-1D



Площади:

Общая площадь: 167.5 м2
Жилая площадь: 80.1 м2
Площадь застройки: 157.5 м2

Материалы для строительства:

Фундаменты – ленточные, сборные ж/б
Наружные стены – оцилиндрованное бревно D 220 мм
Перекрытия – по деревянным балкам
Кровля – мансардная
Покрытие – металлочерепица
Наружная отделка – тонировка

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Вагонка183.2м2
Площадь кровли264.5м2
Утеплитель242.5м2минвата 200мм на кровлю и пол 1-го этажа
Площадь террас и балконов43.8м2
Строительный объем695.4м3
Бревно91.5м3
Бетон4.1м3В 15 монолитный пояс
Блоки ФБС120шт12.4.6т
Блоки ФБС6шт12.6.6т
Блоки ФБС76шт12.3.6т

Поэтажные планы

1-й этаж высота: 2.75 мредактировать
Проект деревянного коттеджа № G-181-1D - 1-й этаж
2-й этаж высота: 0.8 - 2.75 мредактировать
Проект деревянного коттеджа № G-181-1D - 2-й этаж

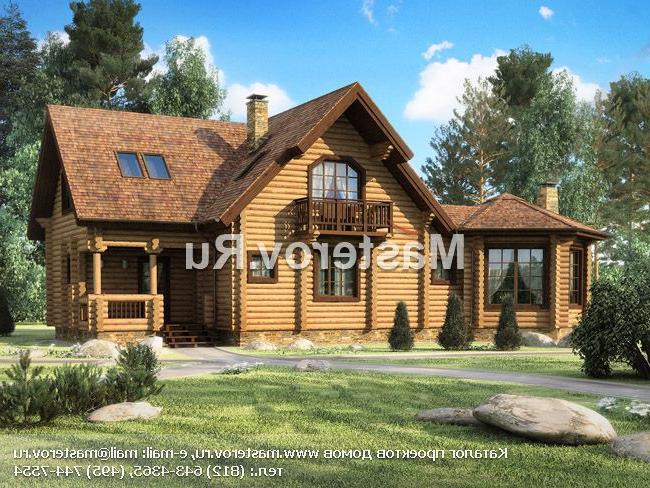

Фасады

вид спереди
Проект деревянного коттеджа № G-181-1D - вид спереди
вид слева
Проект деревянного коттеджа № G-181-1D - вид слева
вид справа
Проект деревянного коттеджа № G-181-1D - вид справа
вид сзади
Проект деревянного коттеджа № G-181-1D - вид сзади

Акции на проект (актуально на 29.04.2024):

Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Зеркальный вариант проекта (только архитектурная часть чертежей, инженерные сети прямые) 46 800 руб


Вариант проекта с цокольным этажом 53 800 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		46 800
Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		61 800
Комплект Застройщика [ что входит Максимальный комплект поставки чертежей.
Комплект Застройщика включает в себя:

- рабочий комплект чертежей (архитектурно-строительная часть чертежей или полный комплект, в зависимости от того, что разработано),
- паспорт проекта,
- два дополнительных комплекта чертежей (копии).]		71 900
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		3 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		5 000
Дополнительные услуги:Цена (руб):

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
