    Проект деревянного коттеджа № G-181-1D

    общая площадь: 167.5 м2

    Проект деревянного коттеджа № G-181-1D


    Описание проекта

    Описания нет.


    Материалы для строительства:

    Фундаменты – ленточные, сборные ж/б
    Наружные стены – оцилиндрованное бревно D 220 мм
    Перекрытия – по деревянным балкам
    Кровля – мансардная
    Покрытие – металлочерепица
    Наружная отделка – тонировка

    Расход строительных материалов:

    Материал:Кол-во:Ед.изм.:Комментарий:
    Вагонка183.2м2
    Площадь кровли264.5м2
    Утеплитель242.5м2минвата 200мм на кровлю и пол 1-го этажа
    Площадь террас и балконов43.8м2
    Строительный объем695.4м3
    Бревно91.5м3
    Бетон4.1м3В 15 монолитный пояс
    Блоки ФБС120шт12.4.6т
    Блоки ФБС6шт12.6.6т
    Блоки ФБС76шт12.3.6т

    Акции на проект (актуально на 05.12.2024):

    Чертежи фундамента сразу после оплаты

    Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).

    Бесплатная доставка проекта

    На этот проект предусмотрена бесплатная доставка (только на территории РФ).


    Поэтажные планы

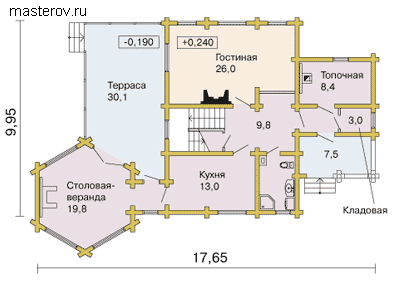

    1-й этаж высота: 2.75 мредактировать
    Проект деревянного коттеджа № G-181-1D - 1-й этаж

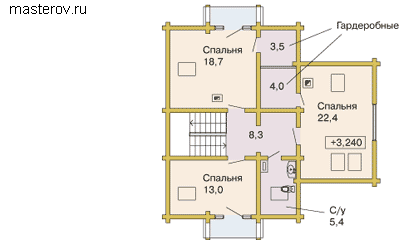

    2-й этаж высота: 0.8 - 2.75 мредактировать
    Проект деревянного коттеджа № G-181-1D - 2-й этаж

    Фасады

    вид спереди
    Проект деревянного коттеджа № G-181-1D - вид спереди
    вид слева
    Проект деревянного коттеджа № G-181-1D - вид слева
    вид справа
    Проект деревянного коттеджа № G-181-1D - вид справа
    вид сзади
    Проект деревянного коттеджа № G-181-1D - вид сзади

    Варианты проекта



    Зеркальный вариант проекта (только архитектурная часть чертежей, инженерные сети прямые) 46 800 руб


    Вариант проекта с цокольным этажом 53 800 руб

    Цена проекта дома

    Комплектация:Цена (руб):
    Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
    Архитектурно-строительная часть чертежей включают в себя:


    Архитектурный раздел:

    - общие данные по проекту,
    - поэтажные планы,
    - фасады,
    - основные разрезы по дому,
    - спецификации оконных и дверных проемов,
    - спецификации перемычек.

    Конструкторский раздел:

    - планы фундаментов,
    - планы перекрытий этажей,
    - планы стропил,
    - основные конструктивные узлы,
    - спецификации на материалы.
    ]
    46 800
    Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

    Архитектурный раздел:

    - общие данные по проекту,
    - поэтажные планы,
    - фасады,
    - основные разрезы по дому,
    - спецификации оконных и дверных проемов,
    - спецификации перемычек.

    Конструкторский раздел:

    - планы фундаментов,
    - планы перекрытий этажей,
    - планы стропил,
    - основные конструктивные узлы,
    - спецификации на материалы.

    Инженерный раздел:

    - электроснабжение,
    - водоснабжение,
    - канализация,
    - отопление.
    ]
    61 800
    Комплект Застройщика [ что входит Максимальный комплект поставки чертежей.
    Комплект Застройщика включает в себя:


    - рабочий комплект чертежей (архитектурно-строительная часть чертежей или полный комплект, в зависимости от того, что разработано),
    - паспорт проекта,
    - два дополнительных комплекта чертежей (копии).
    ]
    71 900
    Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

    - дополнительный комплект чертежей для строителей без лицензии.
    ]
    3 000
    Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

    - общие данные по проекту,
    - поэтажные планы,
    - фасады,
    - основные разрезы по дому.

    Паспорт может потребоваться при согласовании проекта в местной архитектуре.
    ]
    5 000
    Дополнительные услуги:Цена (руб):

    (**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
