рабочий проект каркасного дома № Y-189-1S

общая площадь: 189.4 м²

Купить проект дома

Задать вопрос

Комментарии к проекту

Версия для печати

Описание проекта

Запроектировано жилых комнат - 1шт., переоборудуемых под спальные комнаты. Многократное строительство отточило документацию для этого проекта до идеального состояния. Среди множества проектов в нашем каталоге, этот рабочий проект каркасного дома занимает видное место. Дом выполнен по карскасной технолгии, что предает внешнему виду особую атмосферу. В проекте предусмотрена мансарда. Спальных комнат в доме 3 шт. В этом проекте, как и в большинстве других проектов каркасных домов имеется санузлов - 2 шт.

Материалы для строительства:

Фундаменты – монолитная плита
Наружные стены – деревянный каркас с утеплением минватными плитами «Isoroc»
Перекрытия – деревянные балки
Покрытие кровли – битумная черепица
Наружная отделка–обшивка вагонкой и облицовка кирпичом

Расход строительных материалов:

Материал:	Кол-во:	Ед.изм.:	Комментарий:
Облицовочный кирпич	102	м²
Натуральный камень	19.2	м²
Площадь наружных стен	31.2	м²	вагонка 125 х 20 мм, категория А
Площадь кровли	266.5	м²
Утеплитель	103.7	м³	на стены и кровлю, толщ. 200 мм
Кирпич	15.6	м³	кирпич полнотелый огнеупорный
Площадь наружных стен	143	м²	вспомогательные данные
Площадь внутренних стен	163	м²	вспомогательные данные

Акции на проект (актуально на 04.02.2012):

Проект беседки или навеса для авто в подарок или проект бани за пол-цены

Для покупателей этого проекта, мы приготовили сюрприз: получить на выбор: проект навеса на 2 а/м в подарок, проект беседки в подарок. Или проект бани (баня Y-030-1S или Y-048-1D) с 50% скидкой.

Поэтажные планы

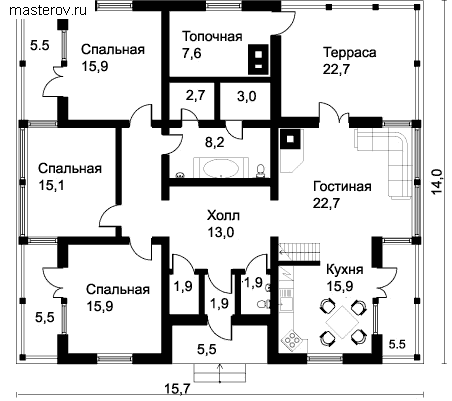

1-й этаж
Проект каркасного дома № Y-189-1S - 1-й этаж

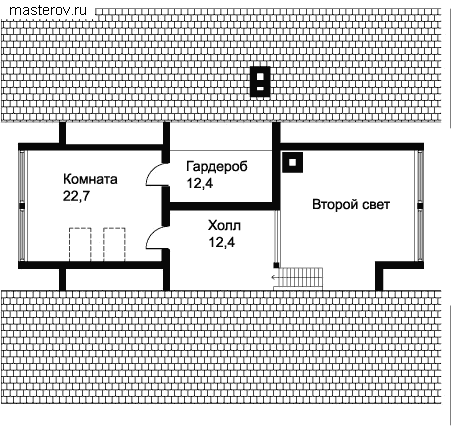

мансарда
Проект каркасного дома № Y-189-1S - мансарда

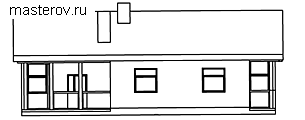

Фасады

вид спереди
Проект каркасного дома № Y-189-1S - вид спереди

вид слева
Проект каркасного дома № Y-189-1S - вид слева

вид справа
Проект каркасного дома № Y-189-1S - вид справа

вид сзади
Проект каркасного дома № Y-189-1S - вид сзади

Цена проекта дома

Комплектация:	Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки. Архитектурно-строительная часть чертежей включают в себя: Архитектурный раздел: - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому, - спецификации оконных и дверных проемов, - спецификации перемычек, - лестницы. Конструкторский раздел: - планы фундаментов, - планы перекрытий этажей, - планы стропил, - основные конструктивные узлы, - спецификации на материалы.]	23 500
Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации: Архитектурный раздел: - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому, - спецификации оконных и дверных проемов, - спецификации перемычек, - лестницы. Конструкторский раздел: - планы фундаментов, - планы перекрытий этажей, - планы стропил, - основные конструктивные узлы, - спецификации на материалы. Инженерный раздел: - электроснабжение, - водоснабжение, - канализация, - отопление.]	31 000
Комплект Застройщика [ что входит Максимальный комплект поставки чертежей. Комплект Застройщика включает в себя: - рабочий комплект чертежей (архитектурно-строительная часть чертежей или полный комплект, в зависимости от того, что разработано), - паспорт проекта, - два дополнительных комплекта чертежей (копии).]	39 000
Доп. комплект чертежей без лицензии (копия для строителей) [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:** - дополнительный комплект чертежей для строителей без лицензии. ]	3 000
Паспорт проекта [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:** - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому. Паспорт может потребоваться при согласовании проекта в местной архитектуре.]	3 000
Дополнительные услуги:	Цена (руб):
Разработка зеркального варианта	6 000
Разработка ситуационного плана	8 000
Разработка фундамента под конкретные грунты	10 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
