Проект одноэтажного дома 8 на 10 № X-080-1P(S) - зеркальный вариант

Проект одноэтажного дома 8 на 10 № X-080-1P



Площади:

Общая площадь: 80 м2
Жилая площадь: 41.65 м2
Площадь застройки: 100 м2

Материалы для строительства:

Фундамент – мелкозаглублённый, монолитная ж/б плита
Стены – из газобетонных блоков
Перекрытия – деревянные, низ стропильных рам по балкам
Кровля – металлочерепица по деревянным стропильным конструкциям

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Строительный объем480м3
Бетон35.12м3B20 W8 F50 на фундамент
Газобетон50.7м3200х250х400
Газобетон4.5м3100х250х625
Штукатурка170м2
Металлочерепица139м2

Поэтажные планы

1-й этаж высота: 2.91 мредактировать
Проект одноэтажного дома 8 на 10 № X-080-1P - 1-й этаж

Фасады

вид спереди
Проект одноэтажного дома 8 на 10 № X-080-1P - вид спереди
вид слева
Проект одноэтажного дома 8 на 10 № X-080-1P - вид слева
вид справа
Проект одноэтажного дома 8 на 10 № X-080-1P - вид справа

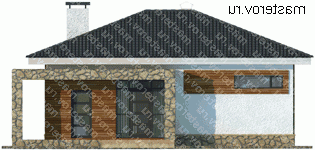

вид сзади
Проект одноэтажного дома 8 на 10 № X-080-1P - вид сзади

Акции на проект (актуально на 05.05.2024):

Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Зеркальный вариант 26 000 руб


Вариант проекта 25 000 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		26 000
Комплект Застройщика [ что входит Максимальный комплект поставки чертежей.
Комплект Застройщика включает в себя:

- рабочий комплект чертежей (архитектурно-строительная часть чертежей или полный комплект, в зависимости от того, что разработано),
- паспорт проекта,
- два дополнительных комплекта чертежей (копии).]		36 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		3 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		4 000
Дополнительные услуги:Цена (руб):

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
