Проект коттеджа из газобетона № V-170-1P(S) - зеркальный вариант

Проект коттеджа из газобетона № V-170-1P

Площади:

Общая площадь: 170.4 м2
Жилая площадь: 88.71 м2
Площадь застройки: 153.65 м2

Материалы для строительства:

Фундамент – монолитная ж/б плита
Наружные стены – газобетонные блоки с наружным утеплением
Перекрытия – монолитные и по деревянным балкам
Покрытие кровли – металлочерепица
Наружная отделка – штукатурка, камень, деревянные декоративные элементы

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Площадь кровли219.83м2
Строительный объем859.35м3
Кирпич полнотелый12.44м3для вентканалов и колонн М150
Искусственный камень57.03м2
Газобетон107.43м3400 мм для наружных и внутренних несущих стен
Газобетон16.58м3150 мм для перегородок

Поэтажные планы

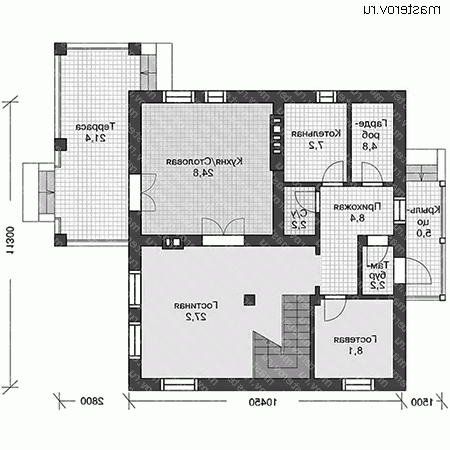

1-й этаж высота: 3.04 мредактировать
Проект коттеджа из газобетона № V-170-1P - 1-й этаж

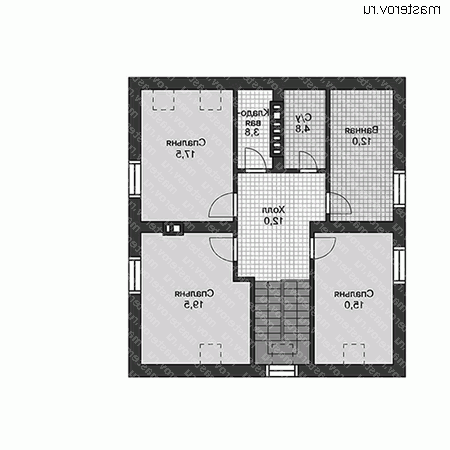

мансарда высота: 1.6 - 3.1 мредактировать
Проект коттеджа из газобетона № V-170-1P - мансарда

Фасады

вид спереди
Проект коттеджа из газобетона № V-170-1P - вид спереди
вид слева
Проект коттеджа из газобетона № V-170-1P - вид слева
вид справа
Проект коттеджа из газобетона № V-170-1P - вид справа
вид сзади
Проект коттеджа из газобетона № V-170-1P - вид сзади

Акции на проект (актуально на 20.04.2024):

В наличии в офисе

Вы можете приехать в наш офис и в течении одного дня ознакомиться с этим проектом и преобрести его. Обязательно предварительно звоните и бронируйте.
Доработка проекта

В данный проект возможно внести изменения.
Также читайте статью: внесение изменений в типовой проект.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Зеркальный вариант проекта 38 000 руб


Вариант проекта - второй этаж полноценный 35 000 руб


Вариант проекта -стены из поризованного кирпича 36 000 руб


Вариант проекта - второй этаж полноценный 35 000 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		38 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		2 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		5 000
Дополнительные услуги:Цена (руб):
Добавить гараж (цена от) 20 000
Изменение типа перекрытий (цена от) 15 000
Изменение типа фундамента (цена от) 15 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
