Проект коттеджа с гостевой спальней на первом этаже № U-169-1P(S) - зеркальный вариант

Проект коттеджа с гостевой спальней на первом этаже № U-169-1P

Площади:

Общая площадь: 173.39 м2
Жилая площадь: 97.31 м2
Площадь застройки: 152.03 м2

Материалы для строительства:

Фундамент – монолитная ж/б плита
Наружные стены – газобетонные блоки с наружным утеплением
Перекрытия – монолитные ж/б
Тип кровли – чердачная
Покрытие кровли – металлочерепица
Наружная отделка – штукатурка, камень, деревянные декоративные элементы
Наружная отделка цоколя – облицовка камнем

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Газобетон107.83м3Блоки газобетонные 400мм для наружных и внутренних несущих стен.
Газобетон2.91м3Блоки газобетонные 250мм для перегородок.
Газобетон11.02м3Блоки газобетонные 150мм для перегородок.
Кирпич9.04м3Кирпич полнотелый М150 для вентканалов.
Кирпич2.43м3Кирпич полнотелый М150 для колонн.
Искусственный камень11.76м2Для облицовки фасада.
Бетон62.3м3Бетон кл. В20 на фундамент.
Бетон17.8м3Бетон кл. В7,5 на фундамент.
Песок104м3
Утеплитель7.6м3Пеноплекс, на фундамент.
Бетон19.7м3Бетон кл. В25, на плиту перекрытия между первым и вторым этажом.
Бетон18.8м3Бетон кл. В25, на плиту перекрытия между вторым этажом и чердаком.
Площадь кровли203.15м2

Поэтажные планы

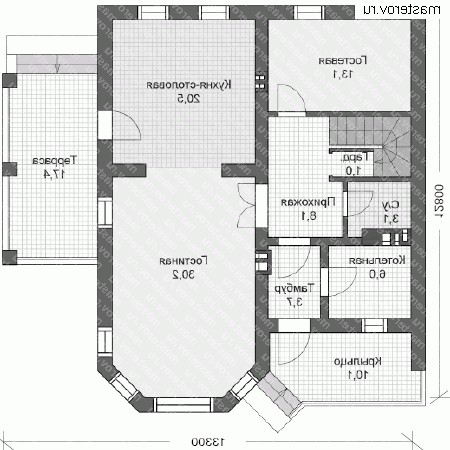

1-й этажредактировать
Проект коттеджа с гостевой спальней на первом этаже № U-169-1P - 1-й этаж

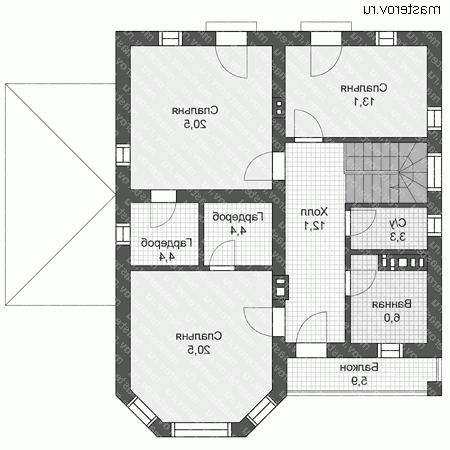

2-й этажредактировать
Проект коттеджа с гостевой спальней на первом этаже № U-169-1P - 2-й этаж

Фасады

вид спереди
Проект коттеджа с гостевой спальней на первом этаже № U-169-1P - вид спереди
вид слева
Проект коттеджа с гостевой спальней на первом этаже № U-169-1P - вид слева
вид справа
Проект коттеджа с гостевой спальней на первом этаже № U-169-1P - вид справа
вид сзади
Проект коттеджа с гостевой спальней на первом этаже № U-169-1P - вид сзади

Акции на проект (актуально на 19.04.2024):

Доработка проекта

В данный проект возможно внести изменения.
Также читайте статью: внесение изменений в типовой проект.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Зеркальный вариант проекта. 40 000 руб


Вариант проекта другая планировка 38 000 руб


Вариант проекта -стены из поризованного кирпича 36 000 руб


Вариант проекта -стены из поризованного кирпича, другая планировка 38 000 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		40 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		2 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		5 000
Дополнительные услуги:Цена (руб):
Добавить гараж (цена от) 20 000
Изменение типа перекрытий (цена от) 10 000
Изменение типа фундамента (цена от) 10 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.

Контактная информация:

Срок получения чертежей - от 1 до 5 дней.
