Проект коттеджа с двумя эркерами № U-161-1P(S) - зеркальный вариант

Проект коттеджа с двумя эркерами № U-161-1P

Площади:

Общая площадь: 161.26 м2
Жилая площадь: 97.22 м2
Площадь застройки: 135.35 м2

Материалы для строительства:

Фундамент – монолитная ж/б плита
Наружные стены – газобетонные блоки 400 мм,
Перекрытия – монолитные ж/б
Тип кровли – чердачная
Покрытие кровли – металлочерепица
Наружная отделка – лицевой кирпич
Наружная отделка цоколя – облицовка камнем

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Площадь кровли173.31м2
Бетон64м3На фундамент, бетон кл. В20.
Бетон15м3На фундамент, бетон кл. В7.5.
Песок105.8м3
Утеплитель9.1м3Пеноплекс
Бетон19м3Монолитная плита перекрытия между первым и вторым этажом. Бетон кл. В25.
Бетон20.4м3Монолитная плита перекрытия между вторым этажом и чердаком. Бетон кл. В25.
Газобетон162.67м3400 мм для наружных и внутренних стен.
Облицовочный кирпич29.35м3Облицовочный кирпич для наружных и внутренних стен.
Кирпич6.95м3Кирпич полнотелый М150 для вентканалов и колонн.
Искусственный камень45.26м2

Поэтажные планы

1-й этаж высота: 2.92 мредактировать
Проект коттеджа с двумя эркерами № U-161-1P - 1-й этаж
2-й этаж высота: 2.8 мредактировать
Проект коттеджа с двумя эркерами № U-161-1P - 2-й этаж

Фасады

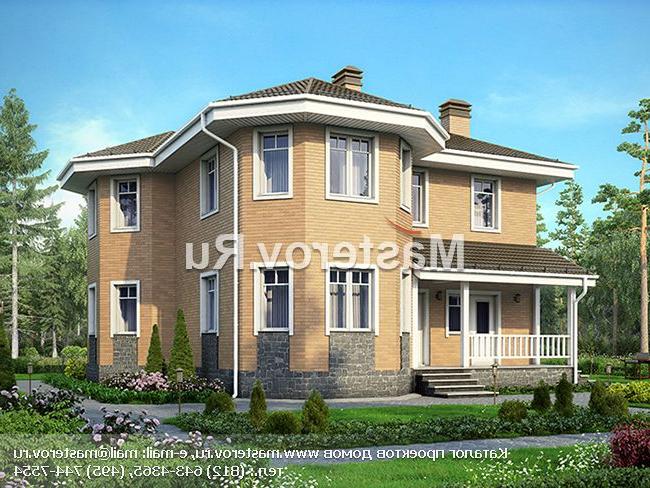

вид спереди
Проект коттеджа с двумя эркерами № U-161-1P - вид спереди
вид слева
Проект коттеджа с двумя эркерами № U-161-1P - вид слева
вид справа
Проект коттеджа с двумя эркерами № U-161-1P - вид справа
вид сзади
Проект коттеджа с двумя эркерами № U-161-1P - вид сзади

Акции на проект (актуально на 27.04.2024):

В наличии в офисе

Вы можете приехать в наш офис и в течении одного дня ознакомиться с этим проектом и преобрести его. Обязательно предварительно звоните и бронируйте.
Доработка проекта

В данный проект возможно внести изменения.
Также читайте статью: внесение изменений в типовой проект.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Зеркальный вариант проекта. 38 000 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		38 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		2 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		5 000
Дополнительные услуги:Цена (руб):
Добавить гараж (цена от) 20 000
Изменение типа перекрытий (цена от) 10 000
Изменение типа фундамента (цена от) 10 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
