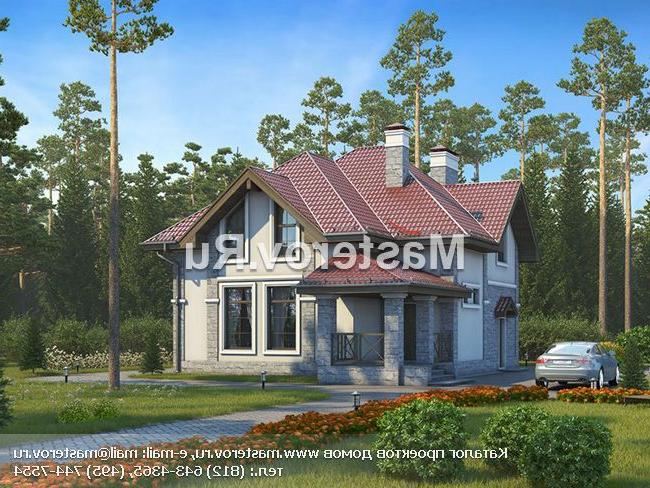

Проект коттеджа с удобной планировкой № U-157-1P(S) - зеркальный вариант

Проект коттеджа с удобной планировкой № U-157-1P

Площади:

Общая площадь: 158.14 м2
Жилая площадь: 74.67 м2
Площадь застройки: 132.62 м2

Материалы для строительства:

Фундамент – монолитная ж/б плита
Наружные стены – газобетонные блоки 400 мм с наружным утеплением
Перекрытия – монолитные и по деревянным лагам
Тип кровли – чердачная
Покрытие кровли – металлочерепица
Наружная отделка – штукатурка, камень, деревянные декоративные элементы
Наружная отделка цоколя – облицовка камнем

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Площадь кровли220.52м2
Строительный объем680.12м3
Бетон55.1м3Фундамент кл B20 W6 F 150
Кирпич полнотелый12.87м3Для вентканалов и колонн
Бетон16.7м3Фундамент кл B7.5
Песок104.5м3
Пеноплекс8м3
Искусственный камень70.77м2
Газобетон227.05м3Для наружных и внутренних несущих стен

Поэтажные планы

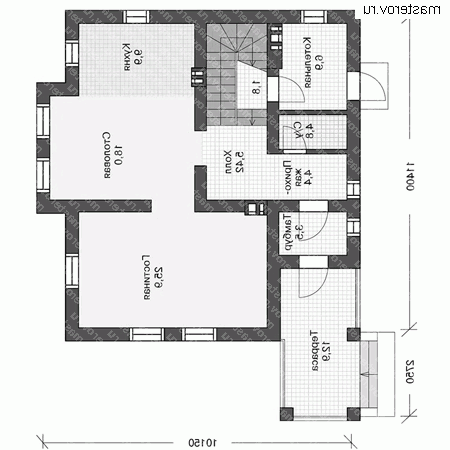

1-й этаж высота: 3.04 мредактировать
Проект коттеджа с удобной планировкой № U-157-1P - 1-й этаж

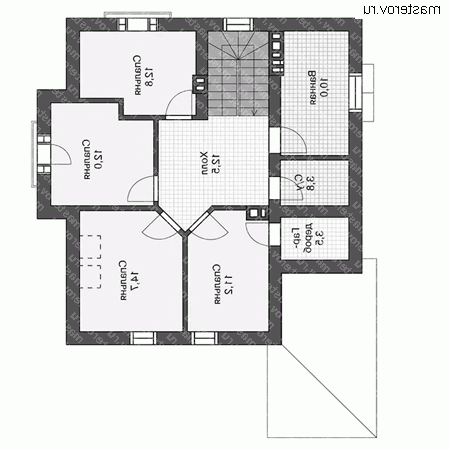

2-й этаж высота: 1.5 - 3.2 мредактировать
Проект коттеджа с удобной планировкой № U-157-1P - 2-й этаж

Фасады

вид спереди
Проект коттеджа с удобной планировкой № U-157-1P - вид спереди
вид слева
Проект коттеджа с удобной планировкой № U-157-1P - вид слева
вид справа
Проект коттеджа с удобной планировкой № U-157-1P - вид справа
вид сзади
Проект коттеджа с удобной планировкой № U-157-1P - вид сзади

Акции на проект (актуально на 27.04.2024):

Доработка проекта

В данный проект возможно внести изменения.
Также читайте статью: внесение изменений в типовой проект.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Зеркальный вариант проекта. 38 000 руб


Вариант проекта -стены из поризованного кирпича 36 000 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		38 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		2 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		5 000
Дополнительные услуги:Цена (руб):
Добавить гараж (цена от) 20 000
Изменение типа перекрытий (цена от) 10 000
Изменение типа фундамента (цена от) 10 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.

Контактная информация:

Срок получения чертежей - от 1 до 5 дней.
Задать вопрос или заказать проект Вы можете по телефонам: (495) 505-29-81
Адрес офиса: Москва, ул. Новая Басманная, д.19, офис 504.
