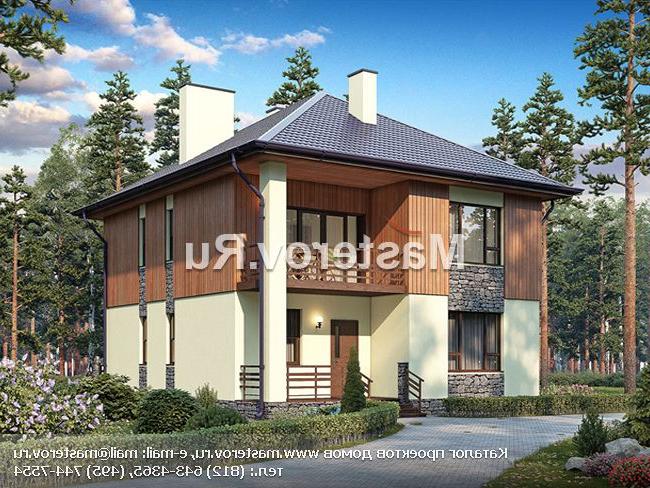

Коттедж с тремя спальнями № U-136-1P(S) - зеркальный вариант

Коттедж с тремя спальнями № U-136-1P

Площади:

Общая площадь: 137.21 м2
Жилая площадь: 69.72 м2
Площадь застройки: 131.18 м2

Материалы для строительства:

Фундамент – монолитная ж/б плита 350 мм
Наружные стены – газобетонные блоки 400 мм с наружным утеплением 80 мм
Перекрытия – монолитные ж/б
Тип кровли – чердачная
Покрытие кровли – металлочерепица
Наружная отделка – штукатурка,камень, деревянные декоративные элементы
Наружная отделка цоколя – облицовка камнем

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Площадь кровли182.83м2
Строительный объем723.79м2
Газобетон99.67м2Для наружных и внутренних несущих стен
Кирпич полнотелый8.42м2Для вентканалов
Бетон58м3Фундамент кл B20
Бетон16м3Фундамент кл B 7.5
Песок105м3
Пеноплекс8.5м3
Бетон20.5м3Перекрытие

Поэтажные планы

1-й этажредактировать
Коттедж с тремя спальнями № U-136-1P - 1-й этаж
2-й этажредактировать
Коттедж с тремя спальнями № U-136-1P - 2-й этаж

Фасады

вид спереди
Коттедж с тремя спальнями № U-136-1P - вид спереди
вид слева
Коттедж с тремя спальнями № U-136-1P - вид слева
вид справа
Коттедж с тремя спальнями № U-136-1P - вид справа
вид сзади
Коттедж с тремя спальнями № U-136-1P - вид сзади

Акции на проект (актуально на 28.03.2024):

Доработка проекта

В данный проект возможно внести изменения.
Также читайте статью: внесение изменений в типовой проект.

Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).

Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).


Варианты проекта



Зеркальный вариант проекта. 35 000 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи (37 листов А3) [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:


Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.
]
35 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии.
]
2 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.
]
5 000
Дополнительные услуги:Цена (руб):
Добавить гараж (цена от) 20 000
Изменение типа перекрытий (цена от) 10 000
Изменение типа фундамента (цена от) 10 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
