Загородный дом 8.5х8.5 № U-119-1P(S) - зеркальный вариант

Загородный дом 8.5х8.5 № U-119-1P

Площади:

Общая площадь: 133.74 м2
Жилая площадь: 79.6 м2
Площадь застройки: 146.22 м2

Материалы для строительства:

Фундамент – монолитная ж/б плита 350 мм
Наружные стены – газобетон 400 мм
Перекрытия – монолитные ж/б
Кровля – мансардная
Покрытие кровли – металлочерепица
Наружная отделка – штукатурка,камень, деревянные декоративные элементы
Цоколь – искусственный камень

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Строительный объем569м3
Площадь кровли138.5м2
Площадь террас и балконов11.18м2
Газобетон117.26м3Для наружных и внутренних несущих стен
Газобетон4.85м3250 мм
Газобетон16.82м3150 мм Перегородки
Кирпич полнотелый7.96м3Для вентканалов
Бетон39.6м3Фундамент В 20
Бетон7.5м3Фундамент В 7.5
Песок69м3

Поэтажные планы

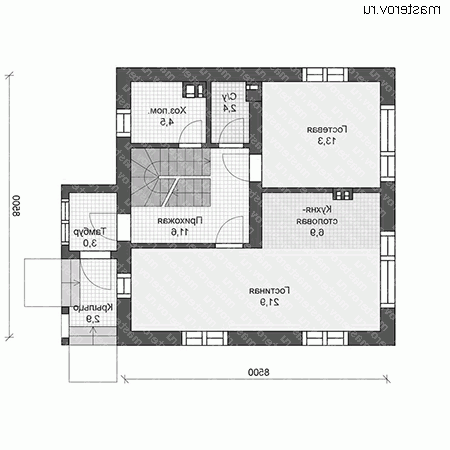

1-й этаж высота: 2.97 мредактировать
Загородный дом 8.5х8.5 № U-119-1P - 1-й этаж

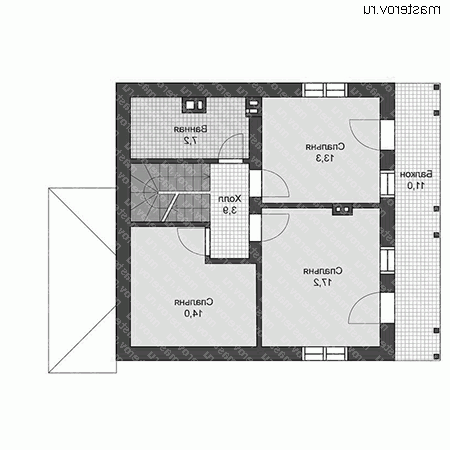

мансарда высота: 2.68 мредактировать
Загородный дом 8.5х8.5 № U-119-1P - мансарда

Фасады

вид спереди
Загородный дом 8.5х8.5 № U-119-1P - вид спереди
вид слева
Загородный дом 8.5х8.5 № U-119-1P - вид слева
вид справа
Загородный дом 8.5х8.5 № U-119-1P - вид справа
вид сзади
Загородный дом 8.5х8.5 № U-119-1P - вид сзади

Акции на проект (актуально на 05.05.2024):

Доработка проекта

В данный проект возможно внести изменения.
Также читайте статью: внесение изменений в типовой проект.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Зеркальный вариант проекта 35 000 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		35 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		2 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		5 000
Дополнительные услуги:Цена (руб):
Добавить гараж (цена от) 20 000
Изменение типа перекрытий (цена от) 10 000
Изменение типа фундамента (цена от) 10 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
