проект коттеджа из пенобетона № T-196-1P(S) - зеркальный вариант

проект коттеджа из пенобетона № T-196-1P

Площади:

Общая площадь: 187.99 м2
Жилая площадь: 100.4 м2
Площадь застройки: 164.49 м2

Материалы для строительства:

Фундаменты – монолитная ж/б плита
Наружные стены – Кирпич или газобетон
Перекрытия – плиты ж/б
Кровля – полумансардная, с вертикальной частью 1.9 м
Покрытие – битумная черепица
Наружная отделка – облицовочный кирпич, штукатурка
отделка цоколя – искусственный камень

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Площадь перегородок87.84м2Комплектация в зависимости от выбранного материала.
Облицовочный кирпич203.04м2"Терка" (наружные стены).
Газобетон78.39м3Наружные стены (Газобетон толщ. 375мм альтернативно кирпич пустотный M150 - 79.43м3)
Утеплитель209.04м2Минераловата для стены варианта с минераловатой.
Кирпич14.48м2Кирпич пустотный M150 (Внутр. несущая стена).
Утеплитель108.94м2Пенополистирол 2 слоя по 50мм (пол 1-го этажа).
Строительный объем922.02м3
Бетон42.2м3Фундамент
Битумная черепица205м2

Поэтажные планы

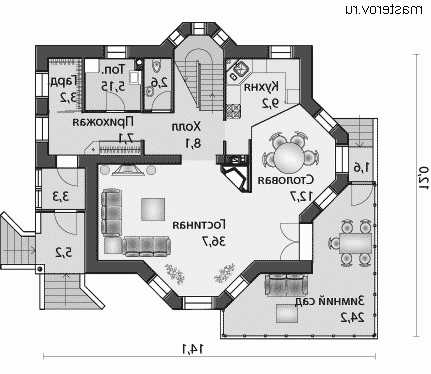

1-й этаж высота: 3.00 мредактировать
проект коттеджа из пенобетона № T-196-1P - 1-й этаж

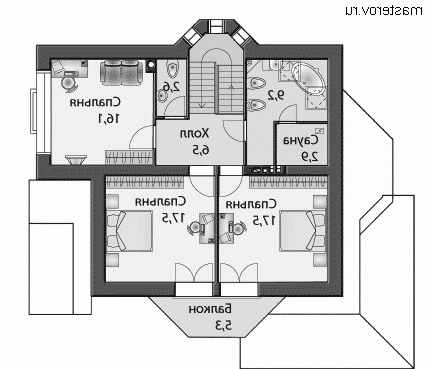

2-й этаж высота: 1.9 - 2.85 мредактировать
проект коттеджа из пенобетона № T-196-1P - 2-й этаж

Фасады

вид спереди
проект коттеджа из пенобетона № T-196-1P - вид спереди
вид слева
проект коттеджа из пенобетона № T-196-1P - вид слева
вид справа
проект коттеджа из пенобетона № T-196-1P - вид справа
вид сзади
проект коттеджа из пенобетона № T-196-1P - вид сзади

Акции на проект (актуально на 18.05.2024):

Скидкой 40% на гараж или баню

С этим проектом вы можете купить проект гаража или бани со скидкой 40% из списка:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Разработан зеркальный вариант проекта 43 100 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		43 100
Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		53 800
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Дополнительные услуги:Цена (руб):
Изменение типа фундамента 25 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 12 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
