Проект дома для дачного участка № T-192-3P(S) - зеркальный вариант

Проект дома для дачного участка № T-192-3P

Площади:

Общая площадь: 191.77 м2
Жилая площадь: 73.7 м2
Площадь застройки: 116.95 м2

Материалы для строительства:

Фундаменты – монолитная ж/б плита
Наружные стены – кирпич или газобетон (альтернативно)
Перекрытия – плиты ж/б над цокольным и первым этажом и по деревянными стропилами над вторым
Покрытие кровли – битумная черепица
Наружная отделка – облицовочный кирпич, деревянная вагонка
Наружная отделка цоколя – искусственный камень

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Облицовочный кирпич148.7м2толщ 120 мм, "Терка" св-бежевый
Газобетон91.4м3толщ 375 мм (альтернативно кирпич пустотный М100 92.6 м3)
Газобетон2.28м3На внутренние стны.
Утеплитель230.24м2минвата толщ 50 мм (на стены)
Облицовочный кирпич91.24м2толщ 120 мм, "Терка" коричневый
Утеплитель28м2пенополистирол 100 мм (плита по грунту)
Газобетон5.35м3газобетон 100 мм (перегородки), либо альтернативно гипсокартонные листы 214,7 м2
Площадь кровли167.7м2битумная черепица "Тегола"
Строительный объем939.4м3
Бетон30м3Фундамент

Поэтажные планы

цоколь высота: 2.4 мредактировать

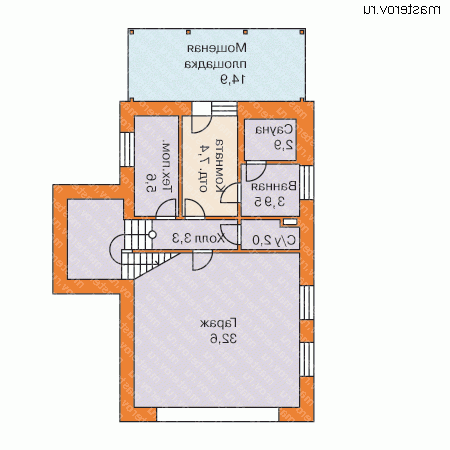

Проект дома для дачного участка № T-192-3P - цоколь
1-й этаж высота: 3.0 мредактировать

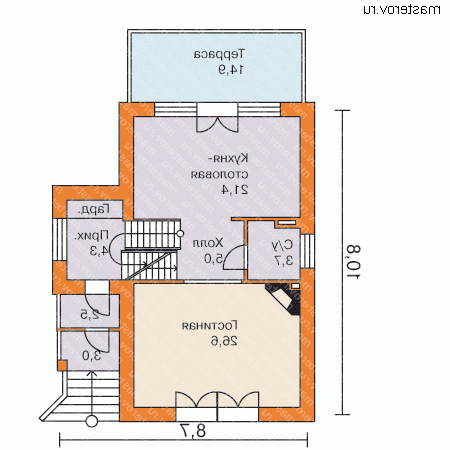

Проект дома для дачного участка № T-192-3P - 1-й этаж
2-й этаж высота: 1.6 - 2.8 мредактировать

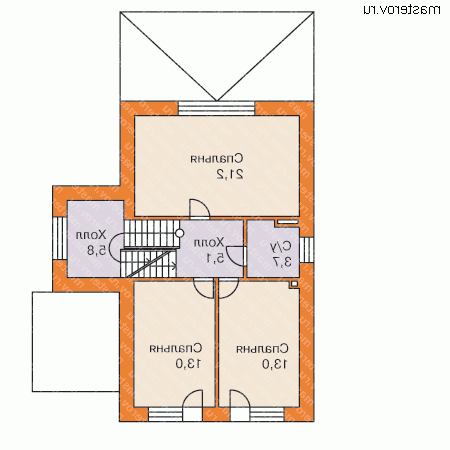

Проект дома для дачного участка № T-192-3P - 2-й этаж

Фасады

вид спереди
Проект дома для дачного участка № T-192-3P - вид спереди
вид слева
Проект дома для дачного участка № T-192-3P - вид слева
вид справа
Проект дома для дачного участка № T-192-3P - вид справа
вид сзади
Проект дома для дачного участка № T-192-3P - вид сзади

Акции на проект (актуально на 05.05.2024):

Скидкой 40% на гараж или баню

С этим проектом вы можете купить проект гаража или бани со скидкой 40% из списка:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Вариант проекта с комнатой вместо гаража. 46 900 руб


Вариант проекта (другая отделка, перенесен камин) 46 900 руб


Зеркальный вариант проекта 46 900 руб


Вариант с комнатой на первом этаже 49 300 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		46 900
Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		57 600
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Дополнительные услуги:Цена (руб):
Изменение типа фундамента 25 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 12 000
Приложение: перекрытия монолитная плита над ЦОКОЛЬНЫМ этажом5 000
Приложение: фундамент ленточный из сборных Ж/Б блоков с глубиной заложения 2,2м не привязанный к конкретным грунтам5 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
