Проект пенобетонного дома № T-172-1P(S) - зеркальный вариант

Проект пенобетонного дома № T-172-1P

Площади:

Общая площадь: 178.1 м2
Жилая площадь: 87.41 м2
Площадь застройки: 119.65 м2

Материалы для строительства:

Фундаменты – монолитная ж/б плита 250 мм
Наружные стены – газо/пенобетон 375 мм или пустотный кирпич 380 мм(альтернативно)
Перекрытия – монолитные ж/б
Кровля – эксплуатируемая кровля,инверсионная кровля
Наружная отделка – декоративная штукатурка
Отделка цоколя – облицовочный камень

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Строительный объем715.5м3
Искусственный камень17.5м2Цоколь
Кирпич пустотелый111.9м3Наружные стены
Газобетон110.9м3Наружные стены
Утеплитель наружных стен335.5м2
Штукатурка331м2
Вагонка4.5м2
Искусственный камень13.6м2стены
Перегородки70.2м2
Бетон30.8м3 Фундамент В 20
Бетон14.7м3Перекрытие В 25

Поэтажные планы

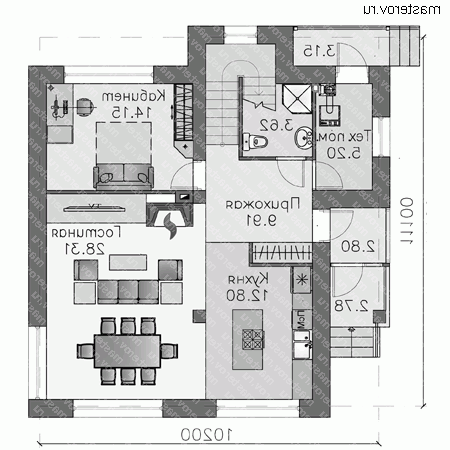

1-й этажредактировать
Проект пенобетонного дома № T-172-1P - 1-й этаж

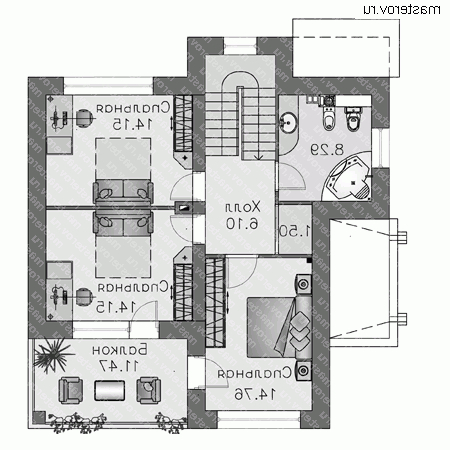

2-й этажредактировать
Проект пенобетонного дома № T-172-1P - 2-й этаж

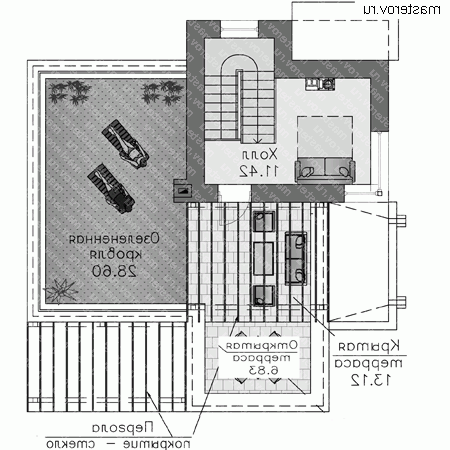

Эксплуатируемая кровляредактировать
Проект пенобетонного дома № T-172-1P - Эксплуатируемая кровля

Фасады

вид спереди
Проект пенобетонного дома № T-172-1P - вид спереди
вид слева
Проект пенобетонного дома № T-172-1P - вид слева
вид справа
Проект пенобетонного дома № T-172-1P - вид справа
вид сзади
Проект пенобетонного дома № T-172-1P - вид сзади

Акции на проект (актуально на 18.04.2024):

Скидкой 40% на гараж или баню

С этим проектом вы можете купить проект гаража или бани со скидкой 40% из списка:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Зеркальный вариант проекта 38 500 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи (52 листов А3) [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		38 500
Полный комплект чертежей (87 листов А3) [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		48 200
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Дополнительные услуги:Цена (руб):
Изменение типа фундамента 25 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 12 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
