Современный коттедж с гаражом № N-260-1P(S) - зеркальный вариант

Современный коттедж с гаражом № N-260-1P

Площади:

Общая площадь: 260.2 м2
Жилая площадь: 117.25 м2
Площадь застройки: 244.47 м2

Материалы для строительства:

фундаменты – монолитная ж/б плита
Наружные стены – газобетон или кирпич (альтернативно)
Перекрытия – монолитные ж/б над первым этажом, по деревянным балкам – над вторым
Покрытие кровли – битумная черепица, (альтернативно натуральная или металлочерепица)
Наружная отделка – облицовочный кирпич, дерево/искусственный камень
Наружная отделка цоколя – искусственный камень

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Вагонка112.1м2На наружные стены с учетом гаража
Искусственный камень11.4м2Искусственный облиц. камень " Камрок" Долина Терраи", серый. На наружные стены с учетом гаража
Облицовочный кирпич237.2м2"Терка""Крем, гладкий". На наружные стены с учетом гаража
Искусственный камень25.3м2"Камрок" серо-зеленого цвета, цоколь
Утеплитель371.7м2Фасад Баттс "Рокволл". Для стены варианта с минватой
Кирпич141.3м3Наружные стены выше отм. -0,25, -0,48 включая обстройку гаража. Альтернативно газобетон толщ. 375мм - 139.4м3
Кирпич15.5м3Кирпич пустотный М100. Внутренняя несущая стена по оси "Б". Альтернативно газобетон толщ. 375мм В3,5 - 15.5М3
Кирпич полнотелый1.8м3Кирпич полнотелый М100. Столбы террасы, гаража.
Доски85м2Доски, толщ. 50мм, подшивка карнизных свесов с учетом гаража. Подшивка снизу навеса
Пенополистерол166м2Пенополистирол 2 слоя по 50мм, пол 1-го этажа
Площадь перегородок101.4м2
Перегородки1.8м3Перегородки из кирпича толщ. 120мм. Обстройка тех. помещения
Кирпич полнотелый7.4м3Кирпич красный полнотелый М150, обстройка вентканалов
Минераловата114.2м2Плиты полужесткие минераловатные "Руф Баттс" 100+100мм. Утепление перекрытия над вторым этажом
Минераловата79м2Плиты полужесткие минераловатные "Лайт Баттс" 100+100мм. Утепление над гаражом и над лестницей
Площадь кровли339м2Керамическая черепица "Tondach" Стандарт Плюс альтернативно битумная черепица "Тегола", цвет серый
Бетон51.8м3Фундамент
Бетон18.9м3Перекрытие

Поэтажные планы

1-й этаж высота: 3.0 мредактировать
Современный коттедж с гаражом № N-260-1P - 1-й этаж

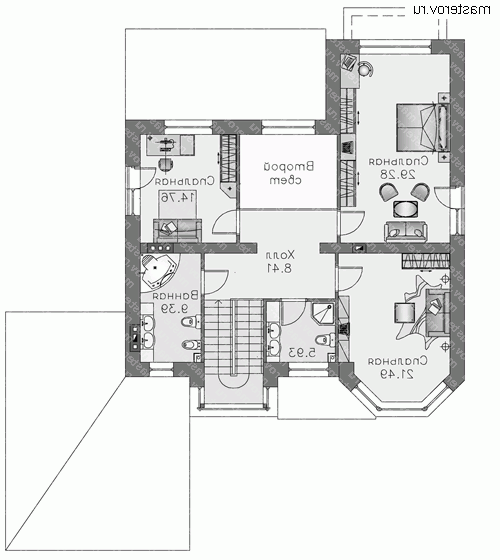

2-й этаж высота: 2.7 мредактировать
Современный коттедж с гаражом № N-260-1P - 2-й этаж

Фасады

вид спереди
Современный коттедж с гаражом № N-260-1P - вид спереди
вид слева
Современный коттедж с гаражом № N-260-1P - вид слева
вид справа
Современный коттедж с гаражом № N-260-1P - вид справа
вид сзади
Современный коттедж с гаражом № N-260-1P - вид сзади

Акции на проект (актуально на 02.05.2024):

Скидкой 40% на гараж или баню

С этим проектом вы можете купить проект гаража или бани со скидкой 40% из списка:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Зеркальный вариант проекта 50 500 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		50 500
Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		61 200
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Дополнительные услуги:Цена (руб):
Изменение типа фундамента 25 000
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 15 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500
Приложение: перекрытия сборные ж/б плиты над 1-ым этажом5 000
Приложение: фундамент ленточный монолитный глубина заложения 1,6м без привязки к конкретным грунтам5 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
