проект жилого дома-коттеджа № N-230-1P(S) - зеркальный вариант

проект жилого дома-коттеджа № N-230-1P

Площади:

Общая площадь: 233.02 м2
Жилая площадь: 105.83 м2
Площадь застройки: 127.61 м2

Материалы для строительства:

Фундаменты – монолитная ж/б плита
Наружные стены – газобетонные блоки толщиной 375 мм/альтернативно кирпич
Перекрытия – плиты ж/б над цокольным и первым этажами, по деревянным балкам – над вторым
Покрытие кровли – битумная черепица
Наружная отделка – лицевой кирпич

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Строительный объем1028м3
Газобетон107м3
Облицовочный кирпич268.03м2"Терка" цвет красный Св.Давид
Площадь кровли210м2
Облицовочный кирпич37.43м2"Терка" цвет светло-бежевый, крем, шероховатый.
Бетон37.28м3На фундамент

Поэтажные планы

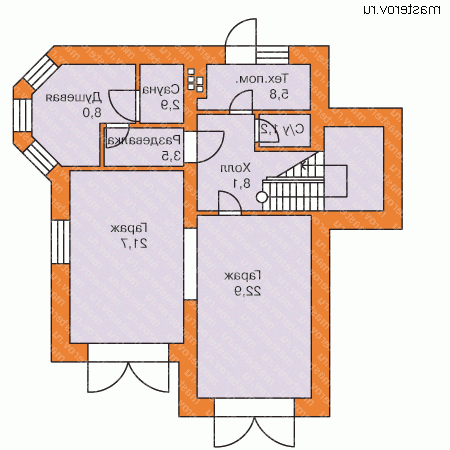

цоколь высота: 2.6 мредактировать
проект жилого дома-коттеджа № N-230-1P - цоколь

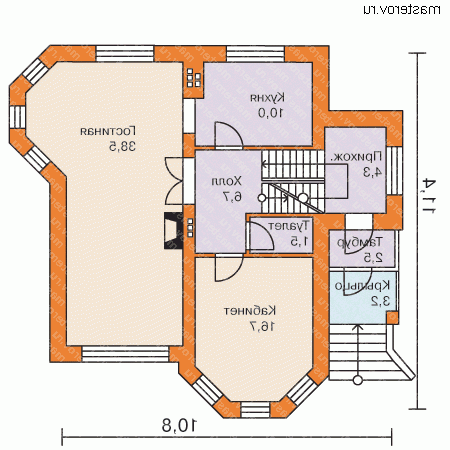

1-й этаж высота: 3 мредактировать
проект жилого дома-коттеджа № N-230-1P - 1-й этаж

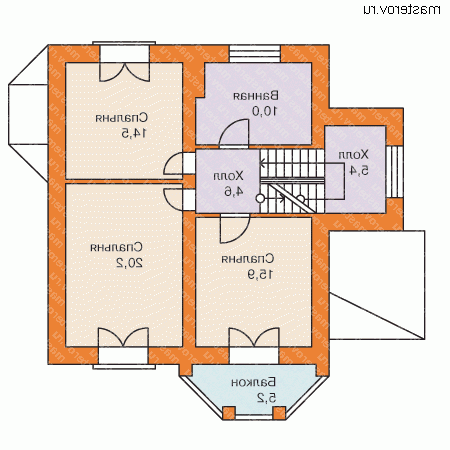

2-й этаж высота: 2.36 - 3.73 мредактировать
проект жилого дома-коттеджа № N-230-1P - 2-й этаж

Фасады

вид спереди
проект жилого дома-коттеджа № N-230-1P - вид спереди
вид слева
проект жилого дома-коттеджа № N-230-1P - вид слева
вид справа
проект жилого дома-коттеджа № N-230-1P - вид справа
вид сзади
проект жилого дома-коттеджа № N-230-1P - вид сзади

Акции на проект (актуально на 06.05.2024):

В наличии в офисе

Вы можете приехать в наш офис и в течении одного дня ознакомиться с этим проектом и преобрести его. Обязательно предварительно звоните и бронируйте.
Скидкой 40% на гараж или баню

С этим проектом вы можете купить проект гаража или бани со скидкой 40% из списка:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Вариант проекта без гаража 51 400 руб


Разработан зеркальный вариант проекта. 48 300 руб


Вариант проекта с гаражом на 1 а/м 48 300 руб


Вариант проекта 48 300 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		48 300
Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		59 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Дополнительные услуги:Цена (руб):
Изменение типа фундамента 25 000
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 15 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500
Приложение: перекрытия сборные ж/б плиты 5 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
