Дом 17 на 8 № N-158-1P(S) - зеркальный вариант

Дом 17 на 8 № N-158-1P

Площади:

Общая площадь: 154.59 м2
Жилая площадь: 63 м2
Площадь застройки: 158.86 м2

Материалы для строительства:

Фундаменты – монолитная ж/б плита
Наружные стены – газобетон 300мм
Перекрытия – монолитные ж/б над 1–ым этажом, по деревянным балкам над 2–ым
Покрытие кровли – битумная черепица
Наружная отделка – лицевой кирпич
отделка цоколя – облицовочный камень

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Газобетон44.5м3наружные стены газобетон 300мм
Бетон24м3фундамент
Газобетон9.3м3внутренние стены газобетон 300мм
Бетон11.5м3перекрытие над 1 этажом
Битумная черепица175.4м2
Кирпич125.4м2лицевой
Площадь облицовки камнем16.5м2цоколь
Строительный объем520м3

Поэтажные планы

1-й этаж высота: 3.0 мредактировать
Дом 17 на 8 № N-158-1P - 1-й этаж
2-й этаж высота: 2.85 мредактировать
Дом 17 на 8 № N-158-1P - 2-й этаж

Фасады

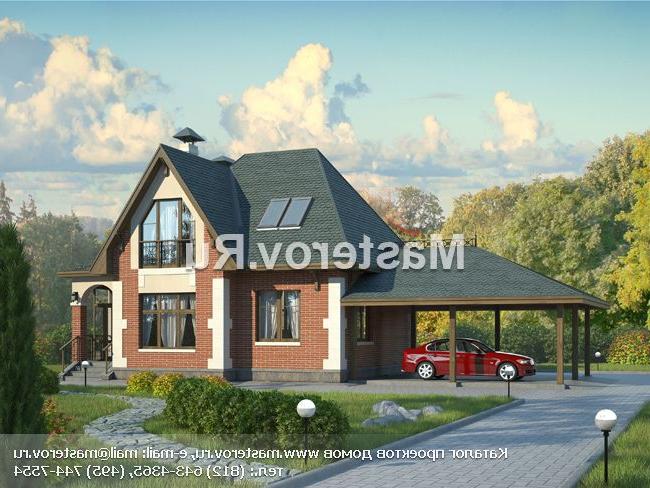

вид спереди
Дом 17 на 8 № N-158-1P - вид спереди
вид слева
Дом 17 на 8 № N-158-1P - вид слева
вид справа
Дом 17 на 8 № N-158-1P - вид справа
вид сзади
Дом 17 на 8 № N-158-1P - вид сзади

Акции на проект (актуально на 03.05.2024):

Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Разработан зеркальный вариант проекта. 34 200 руб


Вариант проекта без навеса 32 300 руб


Вариант проекта с гаражом на 1 а/м 31 100 руб


Вариант проекта с сауной 17 800 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		34 200
Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		43 900
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Дополнительные услуги:Цена (руб):
Изменение типа фундамента 25 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 12 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
