    Проект небольшого коттеджа из газобетона № N-134-1P

    общая площадь: 134 м2

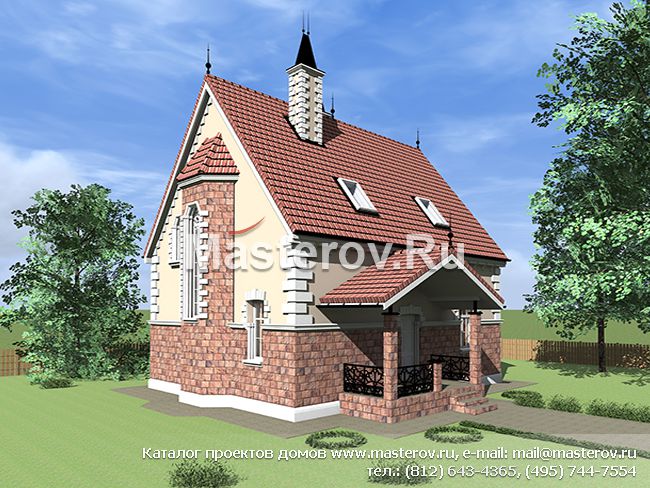

    Проект небольшого коттеджа из газобетона № N-134-1P


    Описание проекта

    Описания нет.


    Материалы для строительства:

    Фундаменты – малозаглубленные монолитные ж/б ростверки
    Наружные стены – из газобетона толщиной 300 мм
    Перекрытия – монолитные ж/б
    Покрытие кровли – цементно–песчаная черепица
    Наружная отделка – мокрая штукатурка
    Отделка цоколя – "шубой" или под "рваный камень"

    Расход строительных материалов:

    Материал:Кол-во:Ед.изм.:Комментарий:
    Бетон26.84м3Фундаментные ростверки и плита дома: Ростверки - 14,2 м3 + Плита 12,72 м3.(Бетон B20 (M250)).
    Бетон3.34м3Ростверки и плита крыльца: Ростверки-2,5 + Плита 0,84 м3. (Бетон В20(М250)).
    Бетон2.7м3Отмостка шириной 1200мм: Бетон В7,5(М100) 2,7м3.
    Утеплитель7.5м3Пеноплекс-35(термоизоляция фундаментной плиты). Толщина - 100мм.
    Утеплитель3.05м3Пеноплекс-35(термоизоляция отмостки). Толщина - 70мм.
    Арматура0.923тоннОбщий вес арматуры и сеток "в деле".
    Газобетон45м3Блоки газобетонные 300х200х600мм.(Стены дома).
    Утеплитель1.22м3Пеноплекс-35, толщ.50мм;(утепление цоколя)
    Штукатурка159м2Площадь наружных стен для нанесения штукатурки.
    Изопласт14м2Гидроизоляция стен от фундамента.
    Утеплитель наружных стен7.94м3Теплоизоляционный слой, мин. вата "Rockwool Фасад Баттс" толщ. 50мм.
    Арматура1243тоннОбщий вес металлопроката на перекрытие.
    Бетон9.28м3Расход бетона М250 на перекрытие.
    Площадь кровли174.2м2Покрытие кровли(включая покрытия крыльца и кровли).
    Утеплитель13.2м3Минеральная вата "Роквул" толщ. 150мм(утепление подкровельного пространства).
    Дверное заполнение19.5м2Общая площадь дверного заполнения.
    Оконное заполнение20.3м2Общая площадь оконного заполнения.

    Акции на проект (актуально на 29.03.2024):

    В наличии в офисе

    Вы можете приехать в наш офис и в течении одного дня ознакомиться с этим проектом и преобрести его. Обязательно предварительно звоните и бронируйте.

    Чертежи фундамента сразу после оплаты

    Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).

    Бесплатная доставка проекта

    На этот проект предусмотрена бесплатная доставка (только на территории РФ).


    Поэтажные планы

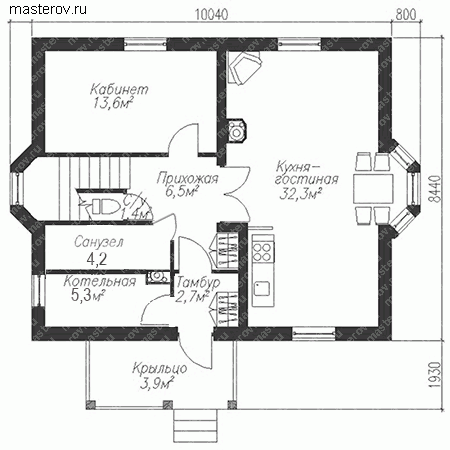

    1-й этажредактировать
    Проект небольшого коттеджа из газобетона № N-134-1P - 1-й этаж

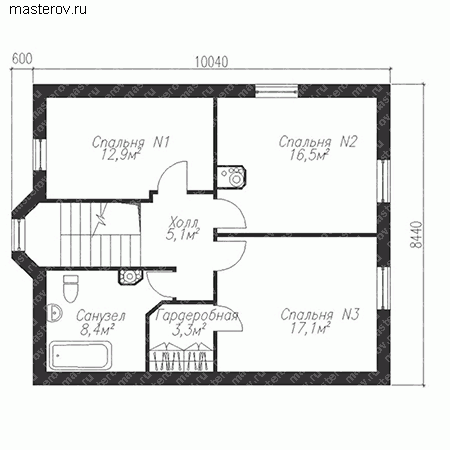

    мансардаредактировать
    Проект небольшого коттеджа из газобетона № N-134-1P - мансарда

    Фасады

    вид спереди
    Проект небольшого коттеджа из газобетона № N-134-1P - вид спереди
    вид слева
    Проект небольшого коттеджа из газобетона № N-134-1P - вид слева
    вид справа
    Проект небольшого коттеджа из газобетона № N-134-1P - вид справа
    вид сзади
    Проект небольшого коттеджа из газобетона № N-134-1P - вид сзади

    Варианты проекта



    Вариант проекта 21 000 руб


    Вариант проекта 21 000 руб

    Цена проекта дома

    Комплектация:Цена (руб):
    Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
    Архитектурно-строительная часть чертежей включают в себя:


    Архитектурный раздел:

    - общие данные по проекту,
    - поэтажные планы,
    - фасады,
    - основные разрезы по дому,
    - спецификации оконных и дверных проемов,
    - спецификации перемычек.

    Конструкторский раздел:

    - планы фундаментов,
    - планы перекрытий этажей,
    - планы стропил,
    - основные конструктивные узлы,
    - спецификации на материалы.
    ]
    27 000
    Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

    Архитектурный раздел:

    - общие данные по проекту,
    - поэтажные планы,
    - фасады,
    - основные разрезы по дому,
    - спецификации оконных и дверных проемов,
    - спецификации перемычек.

    Конструкторский раздел:

    - планы фундаментов,
    - планы перекрытий этажей,
    - планы стропил,
    - основные конструктивные узлы,
    - спецификации на материалы.

    Инженерный раздел:

    - электроснабжение,
    - водоснабжение,
    - канализация,
    - отопление.
    ]
    30 000
    Комплект Застройщика [ что входит Максимальный комплект поставки чертежей.
    Комплект Застройщика включает в себя:


    - рабочий комплект чертежей (архитектурно-строительная часть чертежей или полный комплект, в зависимости от того, что разработано),
    - паспорт проекта,
    - два дополнительных комплекта чертежей (копии).
    ]
    33 000
    Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

    - дополнительный комплект чертежей для строителей без лицензии.
    ]
    1 500
    Дополнительные услуги:Цена (руб):
    Разработка фундамента под конкретные грунты 35 000
    Изменение габаритов на 0,1м - 2м поперек конька (цена от) 20 000
    Изменение габаритов на 0,1м - 2м вдоль конька (цена от) 15 000
    Изменение типа перекрытий 15 000
    Добавить подвал 10 000
    Замена штукатурки на облицовочный кирпич (цена от) 8 000
    Изменение стенового материала (цена от) 6 000

    (**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
