    Компактный коттедж № N-124-1P

    общая площадь: 125.2 м2

    Компактный коттедж  № N-124-1P

    Описание проекта

    Компактный коттедж в европейском стиле подходит для узкого участка. В проекте коттеджа максимально задействован каждый квадратный метр площади, позволяя получить в относительно небольшом пространстве все функциональные помещения. На первом этаже расположена квадратная гостиная с камином, которую при желании можно объединить с кухней, создав тем самым единое пространство. Техническое помещение для отопительного оборудования имеет выход на улицу. Санузел имеет вход из холла. Крытая терраса увеличивает полезную площадь дома, т.к. ее можно использовать как место для семейных трапез на свежем воздухе. В эркерном пространстве расположена лестница, а на втором этаже находятся три спальни и санузел.


    Материалы для строительства:

    Фундамент – монолитная ж/б плита
    Наружные стены – газобетон или кирпич (альтернативно)
    Перекрытия – монолитные ж/б над первым этажом. над вторым этажом по деревянным балкам
    Покрытие кровли – битумная черепица
    Наружная отделка цоколя – облицовочный камень
    Наружная отделка – лицевой кирпич, штукатурка, облицовочный камень

    Расход строительных материалов:

    Материал:Кол-во:Ед.изм.:Комментарий:
    Монолитная ж/б плита32.8м3Фундамент толщина 250 мм
    Газобетон63.1м3газобетон 375 мм
    Кирпич63.95м3Наружные стены/кирпич 380 мм альтернативно
    Битумная черепица192.6м2
    Кирпич157.3м2лицевой
    Штукатурка6.7м2
    Облицовка камнем15.63м2

    Акции на проект (актуально на 29.03.2024):

    Скидкой 40% на гараж или баню

    С этим проектом вы можете купить проект гаража или бани со скидкой 40% из списка:
    Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
    Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.

    Чертежи фундамента сразу после оплаты

    Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).

    Бесплатная доставка проекта

    На этот проект предусмотрена бесплатная доставка (только на территории РФ).


    Поэтажные планы

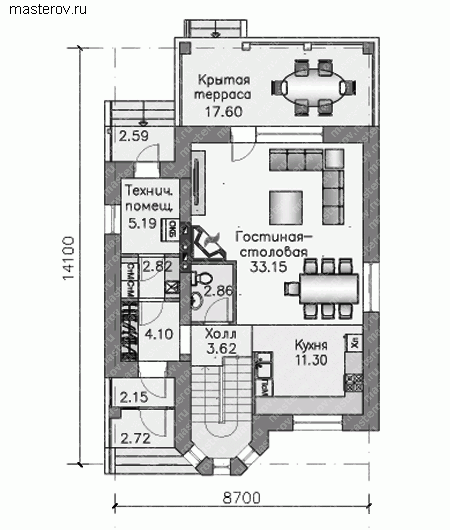

    1-й этаж высота: 2.75 мредактировать
    Компактный коттедж  № N-124-1P - 1-й этаж

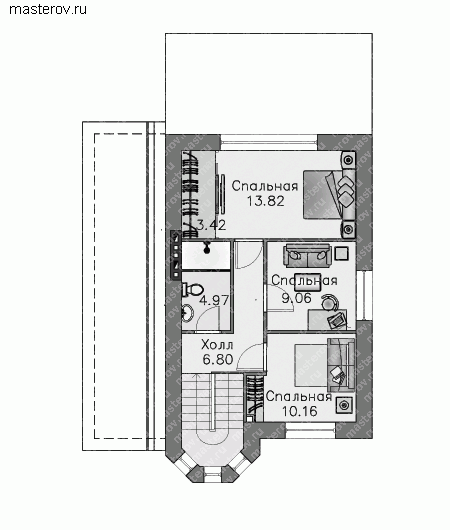

    2-й этаж высота: 2.70 мредактировать
    Компактный коттедж  № N-124-1P - 2-й этаж

    Фасады

    вид спереди
    Компактный коттедж  № N-124-1P - вид спереди
    вид слева
    Компактный коттедж  № N-124-1P - вид слева
    вид справа
    Компактный коттедж  № N-124-1P - вид справа
    вид сзади
    Компактный коттедж  № N-124-1P - вид сзади


    Цена проекта дома

    Комплектация:Цена (руб):
    Архитектурно-строительные чертежи (61 листов А3) [ что входит Минимальный комплект поставки.
    Архитектурно-строительная часть чертежей включают в себя:


    Архитектурный раздел:

    - общие данные по проекту,
    - поэтажные планы,
    - фасады,
    - основные разрезы по дому,
    - спецификации оконных и дверных проемов,
    - спецификации перемычек.

    Конструкторский раздел:

    - планы фундаментов,
    - планы перекрытий этажей,
    - планы стропил,
    - основные конструктивные узлы,
    - спецификации на материалы.
    ]
    32 300
    Полный комплект чертежей90 [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

    Архитектурный раздел:

    - общие данные по проекту,
    - поэтажные планы,
    - фасады,
    - основные разрезы по дому,
    - спецификации оконных и дверных проемов,
    - спецификации перемычек.

    Конструкторский раздел:

    - планы фундаментов,
    - планы перекрытий этажей,
    - планы стропил,
    - основные конструктивные узлы,
    - спецификации на материалы.

    Инженерный раздел:

    - электроснабжение,
    - водоснабжение,
    - канализация,
    - отопление.
    ]
    42 000
    Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

    - дополнительный комплект чертежей для строителей без лицензии.
    ]
    5 000
    Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

    - общие данные по проекту,
    - поэтажные планы,
    - фасады,
    - основные разрезы по дому.

    Паспорт может потребоваться при согласовании проекта в местной архитектуре.
    ]
    3 500
    Дополнительные услуги:Цена (руб):
    Изменение типа фундамента 25 000
    Изменение типа перекрытий 15 000
    Паспорт с изменениями 13 500
    Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 12 000

    (**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
