Коттедж из бруса проект № M-132-1D(S) - зеркальный вариант

Коттедж из бруса проект № M-132-1D

Площади:

Общая площадь: 132.68 м2
Жилая площадь: 54.28 м2
Площадь застройки: 110.34 м2

Материалы для строительства:

Фундамент – ленточный монолитный ж/б
Наружные стены – клееный профилированный брус
Перекрытия – по деревянным балкам
Тип кровли – мансардная, по деревянным стропилам
Покрытие кровли – натуральная черепица
Наружная отделка – тонировка
Наружная отделка цоколя – натуральный/искусственный камень

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Строительный объем607м3
Брус70м3Наружные стены, ширина 200 мм, высота 140 мм.
Площадь кровли200м2
Бетон18.5м3В20

Поэтажные планы

1-й этаж высота: 2.8 мредактировать
Коттедж из бруса проект № M-132-1D - 1-й этаж

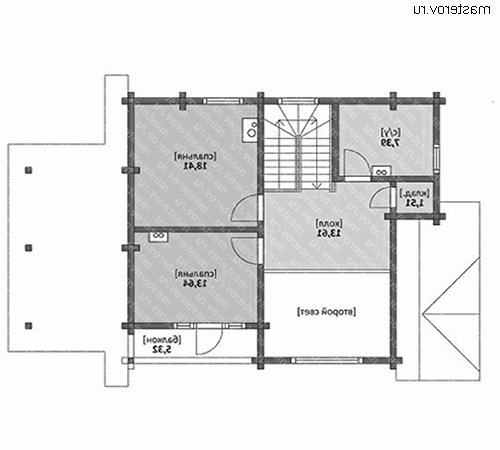

мансарда высота: 2.48 - 4.12 мредактировать
Коттедж из бруса проект № M-132-1D - мансарда

Фасады

вид спереди
Коттедж из бруса проект № M-132-1D - вид спереди
вид слева
Коттедж из бруса проект № M-132-1D - вид слева
вид справа
Коттедж из бруса проект № M-132-1D - вид справа
вид сзади
Коттедж из бруса проект № M-132-1D - вид сзади

Акции на проект (актуально на 28.03.2024):

Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).


Варианты проекта



Зеркальный вариант проекта 21 000 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:


Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.
]
21 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии.
]
4 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.
]
4 500
Дополнительные услуги:Цена (руб):

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
