    Проект каркасного дома № M-112-1S

    общая площадь: 112.1 м2

    Проект каркасного дома № M-112-1S


    Описание проекта

    Описания нет.


    Материалы для строительства:

    Фундаменты – монолитный мелкозаглубленный ростверк
    Облицовка цоколя – "шубой" или под "рваный камень"
    Наружные стены – доски 150х50
    Наружная облицовка – мокрая штукатурка
    Перекрытия – шпунтованная доска по деревянным балкам
    Покрытие кровли – андулиновая, цвет – коричневый
    Внутренняя отделка – по назначению помещений

    Расход строительных материалов:

    Материал:Кол-во:Ед.изм.:Комментарий:
    Бетон9.64м3B20
    Утеплитель1.7м2B7.5
    Площадь кровли148.7м2Ондулин
    Искусственный камень27.7м2Утепление отмостки
    Цементно-стружечные плиты (ЦСП)12м224 мм
    Цементно-стружечные плиты (ЦСП)12м210 мм
    Цементно-стружечные плиты (ЦСП)122м216 мм - наружная обшивка стен
    Утеплитель39.7м3Rockwool 150 мм, утепление перекрытий, стен и кровли.
    Утеплитель5.6м3Rockwool 50 мм, утепление стен
    Брус3.25м3Общий расход
    Доски15.85м3Общий расход

    Акции на проект (актуально на 26.09.2020):

    Чертежи фундамента сразу после оплаты

    Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).

    Бесплатная доставка проекта

    На этот проект предусмотрена бесплатная доставка (только на территории РФ).


    Поэтажные планы

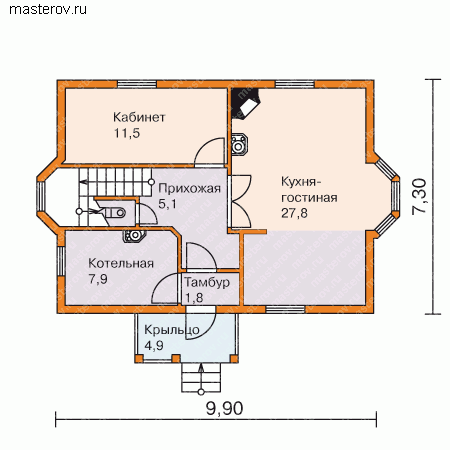

    1-й этаж высота: 2.55 мредактировать
    Проект каркасного дома № M-112-1S - 1-й этаж

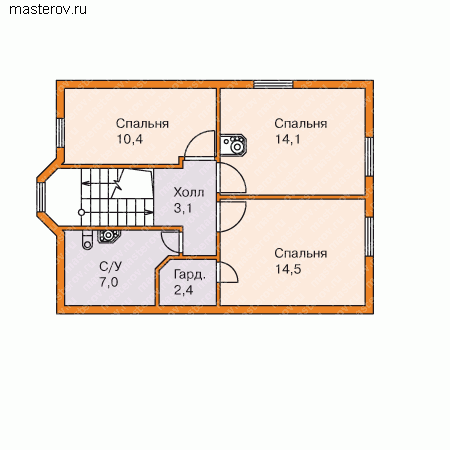

    мансарда высота: 1.44 - 2.89 мредактировать
    Проект каркасного дома № M-112-1S - мансарда

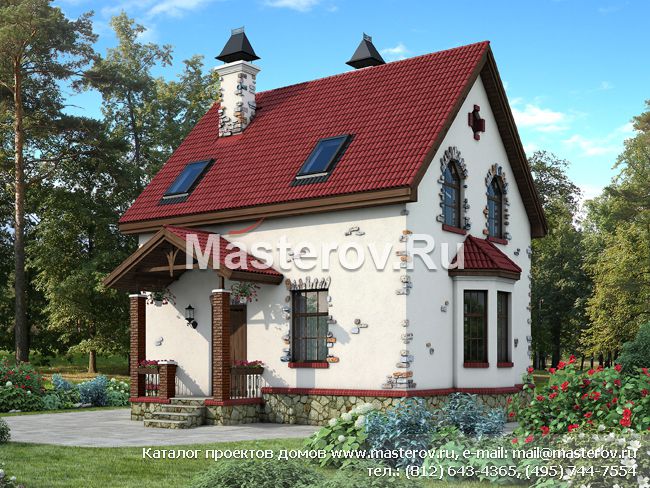

    Фасады

    вид спереди
    Проект каркасного дома № M-112-1S - вид спереди
    вид слева
    Проект каркасного дома № M-112-1S - вид слева
    вид справа
    Проект каркасного дома № M-112-1S - вид справа
    вид сзади
    Проект каркасного дома № M-112-1S - вид сзади

    Варианты проекта



    Разработан зеркальный вариант проекта. 21 000 руб


    Вариант проекта с меньшей площадью 21 000 руб


    Вариант проекта,дом из газобетона с балконом 21 000 руб


    Вариант проекта -газобетон 21 000 руб


    Вариант проекта -газобетон, большая площадь 21 000 руб


    Вариант проекта в кирпиче 21 000 руб


    Вариант проекта: дом из бруса 21 000 руб

    Цена проекта дома

    Комплектация:Цена (руб):
    Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
    Архитектурно-строительная часть чертежей включают в себя:


    Архитектурный раздел:

    - общие данные по проекту,
    - поэтажные планы,
    - фасады,
    - основные разрезы по дому,
    - спецификации оконных и дверных проемов,
    - спецификации перемычек.

    Конструкторский раздел:

    - планы фундаментов,
    - планы перекрытий этажей,
    - планы стропил,
    - основные конструктивные узлы,
    - спецификации на материалы.
    ]
    21 000
    Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

    Архитектурный раздел:

    - общие данные по проекту,
    - поэтажные планы,
    - фасады,
    - основные разрезы по дому,
    - спецификации оконных и дверных проемов,
    - спецификации перемычек.

    Конструкторский раздел:

    - планы фундаментов,
    - планы перекрытий этажей,
    - планы стропил,
    - основные конструктивные узлы,
    - спецификации на материалы.

    Инженерный раздел:

    - электроснабжение,
    - водоснабжение,
    - канализация,
    - отопление.
    ]
    24 000
    Комплект Застройщика [ что входит Максимальный комплект поставки чертежей.
    Комплект Застройщика включает в себя:


    - рабочий комплект чертежей (архитектурно-строительная часть чертежей или полный комплект, в зависимости от того, что разработано),
    - паспорт проекта,
    - два дополнительных комплекта чертежей (копии).
    ]
    27 000
    Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

    - дополнительный комплект чертежей для строителей без лицензии.
    ]
    1 500
    Дополнительные услуги:Цена (руб):
    Изменение габаритов на 0,1м - 2м поперек конька (цена от) 20 000
    Изменение габаритов на 0,1м - 2м вдоль конька (цена от) 15 000
    Добавить подвал 10 000
    Замена штукатурки на облицовочный кирпич (цена от) 8 000
    Изменение стенового материала (цена от) 6 000
    Изменение типа перекрытий (цена от) 4 000

    (**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.




    Форум по проекту № M-112-1S

    Кочегар

    Публикация:

    Внешний вид:

    Планировки:

    Какая энергоэффективность данного проекта, какие получаются расчетные теплопотери?
    Наталья (админ)

    Публикация:
    Уважаемый Кочегар, В качестве нагревательного устройства принят котел с диапазоном мощности от 14 до 17 КВт, потери тепла на 1 м2 -75,8КВт
    Кочегар

    Публикация:
    Извините, наверно, это ошибка?! Если потери тепла 75,8 кВт на 1м², то 75,8 х 112 = 8489,6 кВт (8,4896 мВт) должна быть мощность котла, это целая ТЭЦ?!
    Может 75,8 Вт/м²?
    Наталья (админ)

    Публикация:
    Уважаемый Кочегар, Извините пожалуйста ,да конечно это опечатка качестве нагревательного устройства принят котел с диапазоном мощности от 14 до 17 КВт, потери тепла на 1 м2 -75,8Вт
    Кочегар

    Публикация:
    Спасибо за оперативность. Потери 8,5 кВт на такой дом, это приличный результат.
    У меня еще вопрос, рядом с дымоходами проходят трубы вентиляции? Как вентиляция проложена от стояка в соседние помещения? В потолочных перекрытиях? Какой диаметр вентиляционных труб? Предусмотрены устройства для регулирования вентиляции?
    Спасибо.
    Наталья (админ)

    Публикация:
    Уважаемый Кочегар, Место расположения вентиляционного короба Вы можете увидеть на планах на сайте, он расположен в кухне-гостиной. Вентиляционные трубы проложены в перекрытиях.С более подробной информацией из можно ознакомится в офисе.
    Кочегар

    Публикация:
    Спасибо.
