Узкий коттедж проект № L-221-1P(S) - зеркальный вариант

Узкий коттедж проект № L-221-1P

Площади:

Общая площадь: 221.18 м2
Жилая площадь: 93.27 м2
Площадь застройки: 122.8 м2

Материалы для строительства:

Фундаменты – монолитная ж/б плита(толщиной 250 мм)
Наружные стены – кирпич или газобетон (альтернативно)
Перекрытия – плиты ж/б
Покрытие кровли – натуральная (искусственная) черепица
Наружная отделка – лицевой кирпич, деревянная вагонка
Наружная отделка цоколя – облицовочный камень

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Бетон30м3На фундамент
Кирпич103.6м3На несущие стены. Альтернативно - газобетон 102.2 м3
Облицовочный кирпич158.5м2
Вагонка110.2м2
Площадь кровли195.2м2
Строительный объем965.6м3

Поэтажные планы

цоколь высота: 2.4 мредактировать

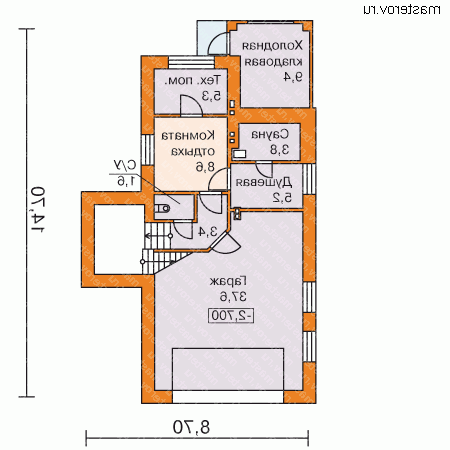

Узкий коттедж проект № L-221-1P - цоколь
1-й этаж высота: 3.0 мредактировать

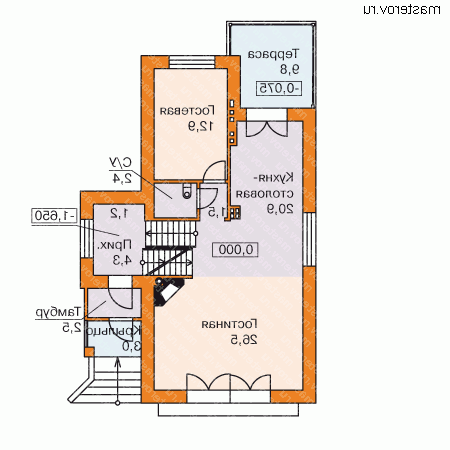

Узкий коттедж проект № L-221-1P - 1-й этаж
2-й этаж высота: 2.8 мредактировать

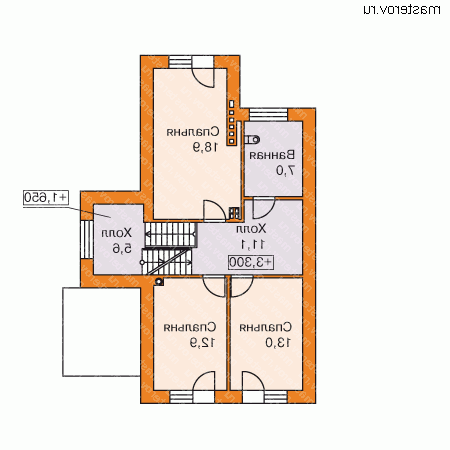

Узкий коттедж проект № L-221-1P - 2-й этаж

Фасады

вид спереди
Узкий коттедж проект № L-221-1P - вид спереди
вид слева
Узкий коттедж проект № L-221-1P - вид слева
вид справа
Узкий коттедж проект № L-221-1P - вид справа
вид сзади
Узкий коттедж проект № L-221-1P - вид сзади

Акции на проект (актуально на 06.05.2024):

Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Разработан зеркальный вариант проекта. 49 300 руб


Вариант проекта площадью 192 м2 46 900 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи (61 листов А3) [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		49 300
Полный комплект чертежей (95 листов А3) [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		60 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Дополнительные услуги:Цена (руб):
Изменение типа фундамента 25 000
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 15 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500
Приложение: фундамент ленточный сборный ж/б блоков с глубиной заложения 1,7м не привязанный к конкретным грунтам5 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.

Контактная информация:

Срок получения чертежей - от 1 до 5 дней.
Задать вопрос или заказать проект Вы можете по телефонам: (495) 505-29-81
Адрес офиса: Москва, ул. Новая Басманная, д.19, офис 504.
