Современный коттедж № L-174-1P(S) - зеркальный вариант

Современный коттедж № L-174-1P

Площади:

Общая площадь: 177.93 м2
Жилая площадь: 54.63 м2
Площадь застройки: 105.72 м2

Материалы для строительства:

Фундаменты – монолитная ж/б плита
Наружные стены – кирпич или газобетон (альтернативно)
Перекрытия – над цокольным и первым этажом – монолитная ж/б плита, над вторым этажом – по деревянным балкам
Покрытие кровли – битумная черепица
Наружная отделка – лицевой кирпич, декоративная штукатурка

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Бетон66м3плита
Газобетон75.9м3наружные стены
Кирпич75м3наружные стены альтернативно
Кирпич15.3м3внутренние стены
Бетон20.2м3плиты перекрытия
Площадь кровли183.4м2
Кирпич217.5м2лицевой

Поэтажные планы

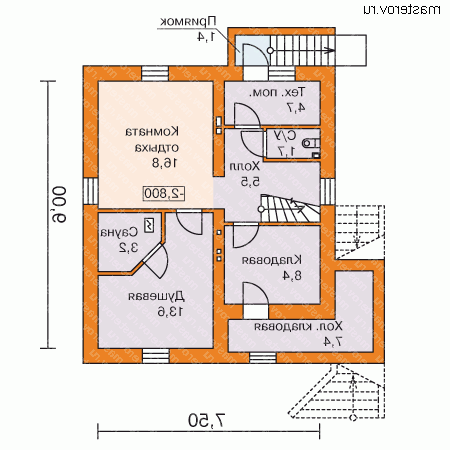

цоколь высота: 2.54 мредактировать
Современный коттедж № L-174-1P - цоколь

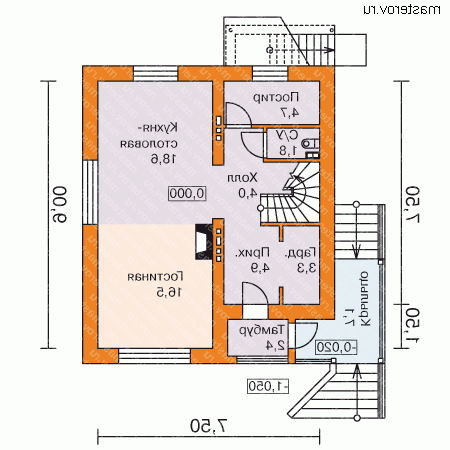

1-й этаж высота: 3.0 мредактировать
Современный коттедж № L-174-1P - 1-й этаж

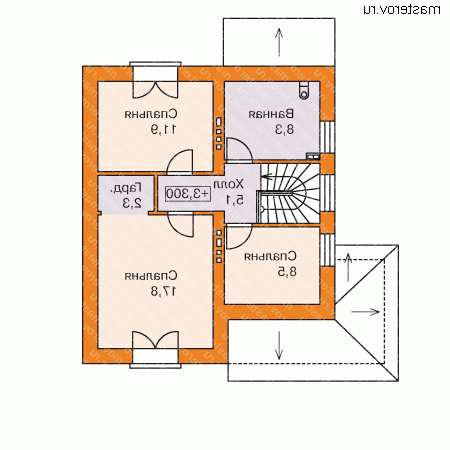

2-й этаж высота: 2.6 - 3.0 мредактировать
Современный коттедж № L-174-1P - 2-й этаж

Фасады

вид спереди
Современный коттедж № L-174-1P - вид спереди
вид слева
Современный коттедж № L-174-1P - вид слева
вид справа
Современный коттедж № L-174-1P - вид справа
вид сзади
Современный коттедж № L-174-1P - вид сзади

Акции на проект (актуально на 26.04.2024):

Скидкой 40% на гараж или баню

С этим проектом вы можете купить проект гаража или бани со скидкой 40% из списка:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Вариант проекта без цокольного этажа. 32 300 руб


Разработан зеркальный вариант проекта. 37 300 руб


Вариант проекта с гаражом 32 300 руб


Вариант без цоколя 32 300 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		37 300
Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		47 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Дополнительные услуги:Цена (руб):
Изменение типа фундамента 25 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 12 000
Приложение: перекрытия сборные ж/б плиты над цокольным этажом5 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
