Коттедж с угловой террасой и внешним гаражом № L-167-2P(S) - зеркальный вариант

Коттедж с угловой террасой и внешним гаражом № L-167-2P

Площади:

Общая площадь: 184.54 м2
Жилая площадь: 86.64 м2
Площадь застройки: 199.2 м2

Материалы для строительства:

Фундамент – монолитная ж/б плита
Наружные стены – газобетон или кирпич (альтернативно)
Перекрытия – монолитные плиты ж/б над первым этажом, по деревянным балкам – над вторым
Покрытие кровли – натуральная черепица (искусственная или битумная – альтернативно)
Наружная отделка – декоративная штукатурка
Отделка цоколя – искусственный камень

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Черепица249.7м2
Бетон12.8м3Перекрытие
Кирпич93.2м2пустотный М100 толщиной 380 мм
Газобетон91.95м3толщиной 375 мм В3.5 альтернативно на наружные стены
Утеплитель291.9м2наружные стены, минеральная вата фасад Баттс "Рокволл"
Штукатурка231.55м2светло-серый цвет
Строительный объем842.9м3
Бетон53.6м3фундамент

Поэтажные планы

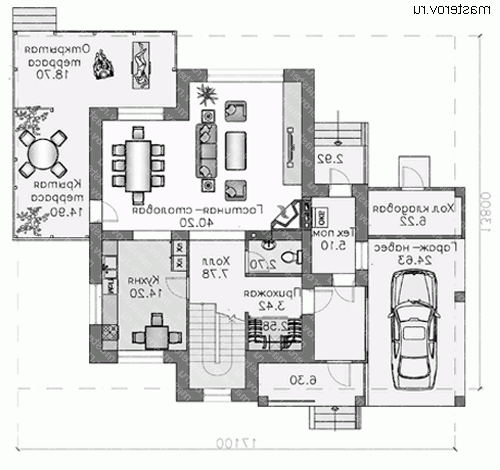

1-й этажредактировать
Коттедж с угловой террасой и внешним гаражом № L-167-2P - 1-й этаж

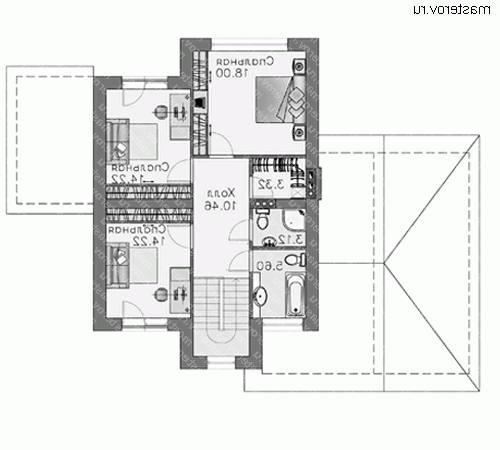

2-й этажредактировать
Коттедж с угловой террасой и внешним гаражом № L-167-2P - 2-й этаж

Фасады

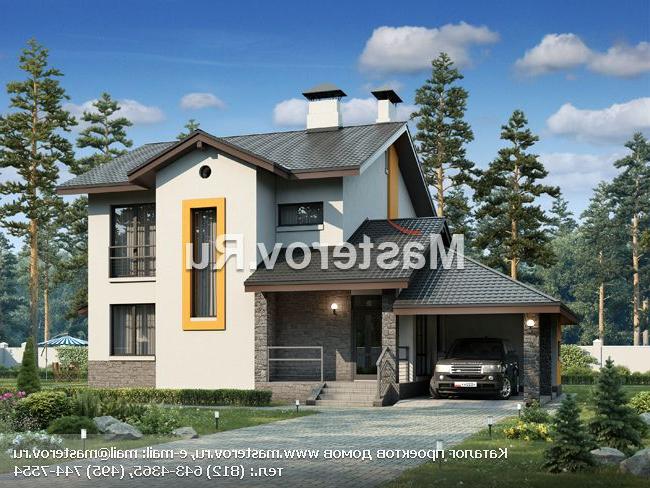

вид спереди
Коттедж с угловой террасой и внешним гаражом № L-167-2P - вид спереди
вид слева
Коттедж с угловой террасой и внешним гаражом № L-167-2P - вид слева
вид справа
Коттедж с угловой террасой и внешним гаражом № L-167-2P - вид справа
вид сзади
Коттедж с угловой террасой и внешним гаражом № L-167-2P - вид сзади

Акции на проект (актуально на 19.05.2024):

Скидкой 40% на гараж или баню

С этим проектом вы можете купить проект гаража или бани со скидкой 40% из списка:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Вариант без навеса для машины 39 500 руб


Разработан зеркальный вариант проекта 42 100 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи (63 листов А3) [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		42 100
Полный комплект чертежей (91 листов А3) [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		52 800
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Дополнительные услуги:Цена (руб):
Изменение типа фундамента 25 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 12 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
