    Проект дома три этажа № I-197-1P [Трехуровневый коттедж F-0211-1]

    общая площадь: 196.5 м2

    Проект дома три этажа № I-197-1P [Трехуровневый коттедж F-0211-1]

    Описание проекта

    Описания нет.


    Материалы для строительства:

    Фундаменты – монолитный ленточный
    Наружные стены – газобетонные блоки
    Перекрытия – сборные ж/б
    Кровля –металлочерепица

    Расход строительных материалов:

    Материал:Кол-во:Ед.изм.:Комментарий:
    Бетон84.9м3В20 W6 F50 на фундамент
    Бетон6.93м3В20 W6 F50 на лестницу
    Газобетон60м3
    Кирпич26.2м3Лицевой М100
    Кирпич18.2м3Полнотелый М100
    Металлочерепица156м2
    Строительный объем614.6м3

    Акции на проект (актуально на 23.07.2024):

    Бесплатная доставка проекта

    На этот проект предусмотрена бесплатная доставка (только на территории РФ).


    Поэтажные планы

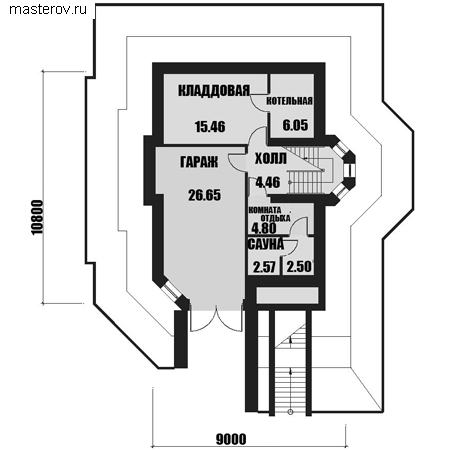

    цоколь высота: 2.40 мредактировать
    Проект дома три этажа № I-197-1P [Трехуровневый коттедж F-0211-1] - цоколь

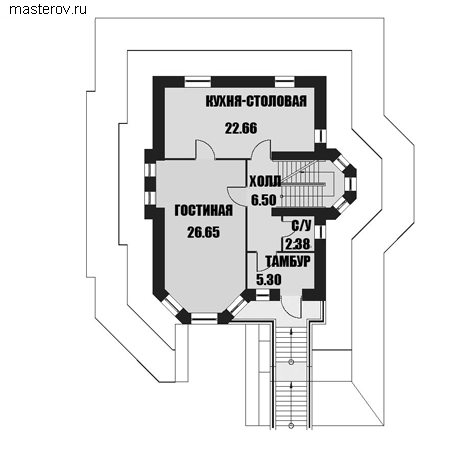

    1-й этаж высота: 2.70 мредактировать
    Проект дома три этажа № I-197-1P [Трехуровневый коттедж F-0211-1] - 1-й этаж

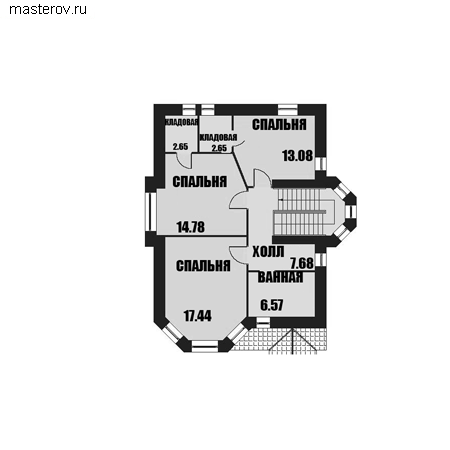

    2-й этаж высота: 2.70 мредактировать
    Проект дома три этажа № I-197-1P [Трехуровневый коттедж F-0211-1] - 2-й этаж

    Фасады

    вид спереди
    Проект дома три этажа № I-197-1P [Трехуровневый коттедж F-0211-1] - вид спереди
    вид слева
    Проект дома три этажа № I-197-1P [Трехуровневый коттедж F-0211-1] - вид слева
    вид справа
    Проект дома три этажа № I-197-1P [Трехуровневый коттедж F-0211-1] - вид справа
    вид сзади
    Проект дома три этажа № I-197-1P [Трехуровневый коттедж F-0211-1] - вид сзади

    Варианты проекта



    Вариант проекта с верандой (без гаража) 27 000 руб

    Цена проекта дома

    Комплектация:Цена (руб):
    Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
    Архитектурно-строительная часть чертежей включают в себя:


    Архитектурный раздел:

    - общие данные по проекту,
    - поэтажные планы,
    - фасады,
    - основные разрезы по дому,
    - спецификации оконных и дверных проемов,
    - спецификации перемычек.

    Конструкторский раздел:

    - планы фундаментов,
    - планы перекрытий этажей,
    - планы стропил,
    - основные конструктивные узлы,
    - спецификации на материалы.
    ]
    27 000
    Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

    Архитектурный раздел:

    - общие данные по проекту,
    - поэтажные планы,
    - фасады,
    - основные разрезы по дому,
    - спецификации оконных и дверных проемов,
    - спецификации перемычек.

    Конструкторский раздел:

    - планы фундаментов,
    - планы перекрытий этажей,
    - планы стропил,
    - основные конструктивные узлы,
    - спецификации на материалы.

    Инженерный раздел:

    - электроснабжение,
    - водоснабжение,
    - канализация,
    - отопление.
    ]
    30 000
    Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

    - дополнительный комплект чертежей для строителей без лицензии.
    ]
    3 000
    Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

    - общие данные по проекту,
    - поэтажные планы,
    - фасады,
    - основные разрезы по дому.

    Паспорт может потребоваться при согласовании проекта в местной архитектуре.
    ]
    3 000
    Дополнительные услуги:Цена (руб):

    (**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
