Проект 3х этажного дома № H-155-1P(S) - зеркальный вариант

Проект 3х этажного дома № H-155-1P

Площади:

Общая площадь: 149.42 м2
Жилая площадь: 83.03 м2
Площадь застройки: 143.87 м2

Материалы для строительства:

Фундаменты – монолитная ж/б плита
Наружные стены – кирпич или газобетон (альтернативно)
Перекрытия – монолитные ж/б
Покрытие кровли – битумная черепица
Наружная отделка – облицовочный кирпич, штукатурка
Наружная отделка цоколя – облицовочный камень

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Площадь кровли165м2
Бетон29.9м3На фундамент
Газобетон99.4м3375мм (альтернатива кирпичу)
Кирпич100.7м3М150 (альтернатива газобетону)
Облицовочный кирпич152.9м2Кремовый
Облицовочный кирпич90.5м2Коричневый
Строительный объем642.6м3

Поэтажные планы

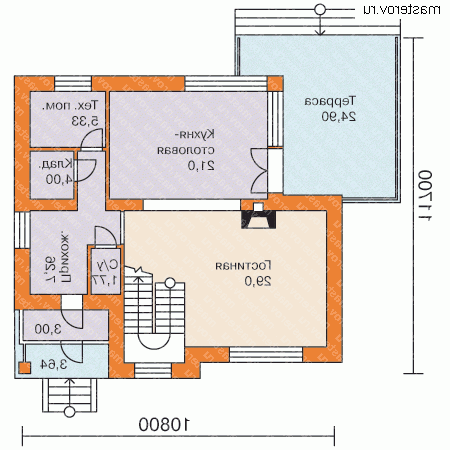

1-й этаж высота: 3 мредактировать
Проект 3х этажного дома № H-155-1P - 1-й этаж

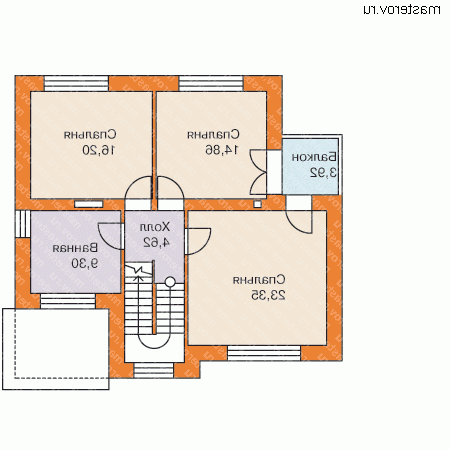

2-й этаж высота: 2.65 мредактировать
Проект 3х этажного дома № H-155-1P - 2-й этаж

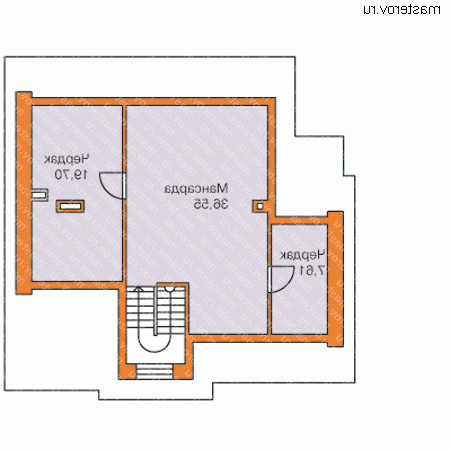

мансарда высота: 0.84 - 2.65 мредактировать
Проект 3х этажного дома № H-155-1P - мансарда

Фасады

вид спереди
Проект 3х этажного дома № H-155-1P - вид спереди
вид слева
Проект 3х этажного дома № H-155-1P - вид слева
вид справа
Проект 3х этажного дома № H-155-1P - вид справа
вид сзади
Проект 3х этажного дома № H-155-1P - вид сзади

Акции на проект (актуально на 18.04.2024):

Скидкой 40% на гараж или баню

С этим проектом вы можете купить проект гаража или бани со скидкой 40% из списка:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Зеркальный вариант проекта 39 500 руб


Вариант проекта с навесом 40 500 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		39 500
Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		49 200
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Дополнительные услуги:Цена (руб):
Изменение типа фундамента 25 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 12 000
Приложение: перекрытия сборные ж/б плиты над 1-м этажом5 000
Приложение: фундамент ленточный монолитный с глубиной заложения 1м 50см не привязанный к конкретным грунтам 5 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.

Контактная информация:

Срок получения чертежей - от 1 до 5 дней.
Задать вопрос или заказать проект Вы можете по телефонам: (495) 505-29-81
Адрес офиса: Москва, ул. Новая Басманная, д.19, офис 504.
