Проект загородного дома с эркером № H-131-1P(S) - зеркальный вариант

Проект загородного дома с эркером № H-131-1P

Площади:

Общая площадь: 130.95 м2
Жилая площадь: 69.09 м2
Площадь застройки: 128.13 м2

Материалы для строительства:

Фундаменты – монолитная ж/б плита
Наружные стены – газобетон/кирпич альтернативно
Перекрытия – монолитная ж/б плита над 1–ым эт, по дерев. балкам над 2–ым
Покрытие кровли – по деревянным стропилам
Наружная отделка – лицевой кирпич
Наружная отделка цоколя – искусственный камень

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Газобетон75.8м3375mm
Площадь отделки цоколя22.5м2Искусственный камень "Камрок"
Облицовочный кирпич191.6м2
Утеплитель202.1м2Минвата на наружные стены
Газобетон16.9м3внутренние стены
Утеплитель97.1м2пенополистирол (пол 1-го этажа)
Газобетон7.3м3перегородки (толщ 100 мм)
Площадь кровли231.6м2

Поэтажные планы

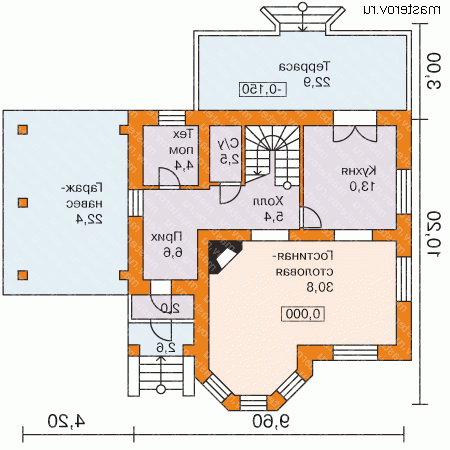

1-й этаж высота: 3.0 мредактировать
Проект загородного дома с эркером № H-131-1P - 1-й этаж

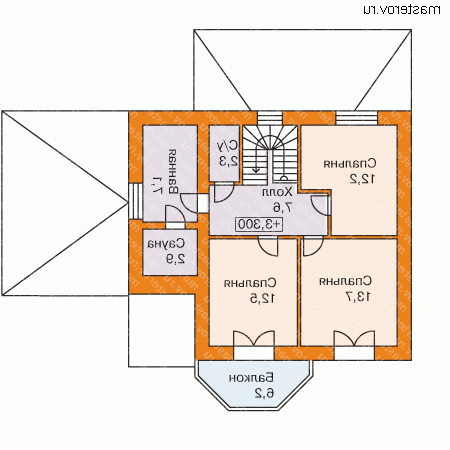

мансарда высота: 2.16 - 2.85 мредактировать
Проект загородного дома с эркером № H-131-1P - мансарда

Фасады

вид спереди
Проект загородного дома с эркером № H-131-1P - вид спереди
вид слева
Проект загородного дома с эркером № H-131-1P - вид слева
вид справа
Проект загородного дома с эркером № H-131-1P - вид справа
вид сзади
Проект загородного дома с эркером № H-131-1P - вид сзади

Акции на проект (актуально на 29.03.2024):

Скидкой 40% на гараж или баню

С этим проектом вы можете купить проект гаража или бани со скидкой 40% из списка:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.

Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).

Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).


Варианты проекта



Разработан зеркальный вариант проекта. 39 300 руб


Вариант проекта с цокольным этажом. 46 100 руб


Вариант с гаражом 41 500 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:


Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.
]
39 300
Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.
]
49 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии.
]
5 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.
]
3 500
Дополнительные услуги:Цена (руб):
Изменение типа фундамента 25 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 12 000
Приложение: Вариант с погребом 5 000
Приложение: перекрытия деревянные балки над 1-м этажом5 000
Приложение: перекрытия сборные ж/б плиты над 1-м этажом5 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
