Проект коттеджа со вторым светом № G-222-1P(S) - зеркальный вариант

Проект коттеджа со вторым светом № G-222-1P

Площади:

Общая площадь: 222.09 м2
Жилая площадь: 109.26 м2
Площадь застройки: 198.68 м2

Материалы для строительства:

Фундаменты – монолитная ж/б плита
Наружные стены – кирпич или газобетонные блоки
Перекрытия – по деревянным балкам
Покрытие кровли – битумная черепица
Наружная отделка – лицевой кирпич
Наружная отделка цоколя – искусственный камень, штукатурка

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Монолитная ж/б плита43.8м3Фундамент
Строительный объем1019.58м3
Бетон43.8м3
Газобетон33м3На внутренние стены, альтернативно - кирпич 34 м3
Площадь кровли273м2
Облицовочный кирпич253м2
Кирпич100м3наружные стены
Газобетон95м3наружные стены 375 мм, альтернативно

Поэтажные планы

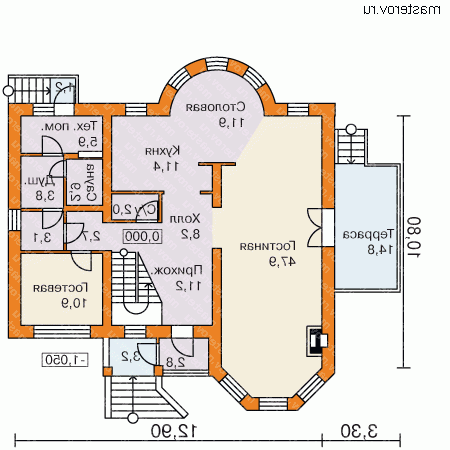

1-й этаж высота: 3.0 мредактировать
Проект коттеджа со вторым светом № G-222-1P - 1-й этаж

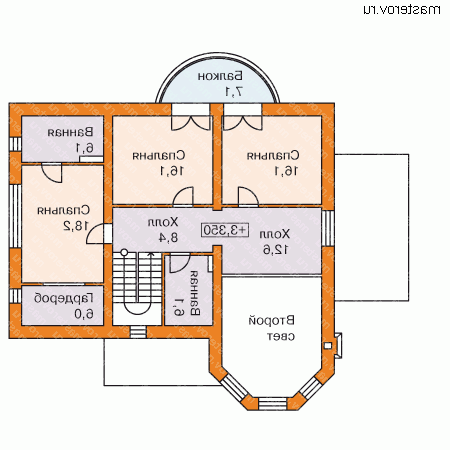

2-й этаж высота: 2.4 - 2.85 мредактировать
Проект коттеджа со вторым светом № G-222-1P - 2-й этаж

Фасады

вид спереди
Проект коттеджа со вторым светом № G-222-1P - вид спереди
вид слева
Проект коттеджа со вторым светом № G-222-1P - вид слева
вид справа
Проект коттеджа со вторым светом № G-222-1P - вид справа
вид сзади
Проект коттеджа со вторым светом № G-222-1P - вид сзади

Акции на проект (актуально на 19.05.2024):

Скидкой 40% на гараж или баню

С этим проектом вы можете купить проект гаража или бани со скидкой 40% из списка:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Зеркальный вариант проекта (все разделы, кроме электрики) 49 300 руб


вариант проекта 51 500 руб


вариант проекта 43 200 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		49 300
Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		60 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Дополнительные услуги:Цена (руб):
Изменение типа фундамента 25 000
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 15 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500
Приложение: перекрытия монолитная плита над 1-ым этажом5 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
