Дом с жилой мансардой и гаражом № F-304-1P(S) - зеркальный вариант

Дом с жилой мансардой и гаражом № F-304-1P

Площади:

Общая площадь: 292.52 м2
Жилая площадь: 120.19 м2


Материалы для строительства:

Фундаменты – монолитная ж/б плита
Наружные стены – газо(пено)бетон или кирпич (альтернативно)
Перекрытия – монолитные ж/б над 1 этажом, над 2 этажом, деревянные балки над мансардным
Покрытие кровли – натуральная или битумная черепица
Наружная отделка –лицевой кирпич
Отделка цоколя – искусственный камень

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Бетон56.7м3B25
Облицовочный кирпич295.6м2
Газобетон128.2м3Наружные стены
Кирпич130м3Наружные стены (альтернативно)
Бетон16.3м3Перекрытие
Бетон15.2м3Перекрытие
Черепица314м2натуральная или битумная
Облицовка камнем22.5м2цоколь

Поэтажные планы

1-й этаж высота: 3.0 мредактировать
Дом с жилой мансардой и гаражом № F-304-1P - 1-й этаж
2-й этаж высота: 2.7 мредактировать
Дом с жилой мансардой и гаражом № F-304-1P - 2-й этаж
мансарда высота: 1.1 - 2.7 мредактировать
Дом с жилой мансардой и гаражом № F-304-1P - мансарда

Фасады

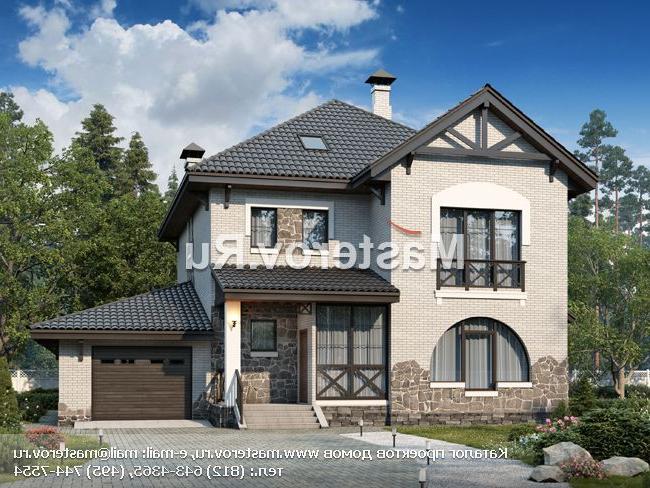

вид спереди
Дом с жилой мансардой и гаражом № F-304-1P - вид спереди
вид слева
Дом с жилой мансардой и гаражом № F-304-1P - вид слева
вид справа
Дом с жилой мансардой и гаражом № F-304-1P - вид справа
вид сзади
Дом с жилой мансардой и гаражом № F-304-1P - вид сзади

Акции на проект (актуально на 07.05.2024):

Скидкой 40% на гараж или баню

С этим проектом вы можете купить проект гаража или бани со скидкой 40% из списка:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Зеркальный вариант проекта 47 300 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		47 300
Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		58 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Дополнительные услуги:Цена (руб):
Изменение типа фундамента 25 000
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 15 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500
Приложение: фундамент ленточный монолитный глубиной заложения 1,5м(без привязки к конкретным грунтам)5 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
