    коттедж для небольшого участка № F-151-1P

    общая площадь: 151.21 м2

    коттедж для небольшого участка № F-151-1P

    Описание проекта

    Проект дома для маленького участкаБлагодаря компактному плану и рациональной планировке Проект дома для маленького участка поместиться даже на маленьком участке. Состав помещений типичен для современного небольшого коттеджа. На первом этаже расположена гостиная-столовая, кухня, прихожая с гардеробной и небольшая котельная. К заднему фасаду дома из пенобетона пристроена большая крытая терраса. Терраса — естественное продолжение гостевой зоны дома. Она добавляет комфортности планировке этого небольшого дома. Сюда так приятно выйти утром с чашечкой кофе, или полистать журнал в кресле – качалке теплым летним вечером. На втором этаже — три компактные спальни и ванная комната. Все очень продуманно и нет ничего лишнего и при этом оптимально комфортно для загородного проживания небольшой семьи.


    Материалы для строительства:

    Фундаменты – монолитная ж/б плита
    Наружные стены – кирпич или газобетон ( альтернативно)
    Перекрытия – монолитные ж/б над 1–ым этажом, подшивка под стропилами над 2–ым
    Покрытие кровли – битумная черепица
    Наружная отделка – облицовочный кирпич, штукатурка
    Наружная отделка цоколя – искусственный камень

    Расход строительных материалов:

    Материал:Кол-во:Ед.изм.:Комментарий:
    Облицовочный кирпич185.6м2Облицовочный кирпич толщ. 85мм.
    Газобетон71.1м2Наружные стены (газобетон толщ. 375мм альтернативно кирпич пустотный M100 - 72.1м3).
    Утеплитель189.5м2Минвата на наружные стены, толщина по выбранному варианту.
    Газобетон13.5м3Внутренние стены (газобетон толщ.375мм альтернативно кирпич пустотный M100 - 13.8м3).
    Утеплитель72.3м2Пенополистирол 100мм (пол 1 этажа).
    Гипсокартонные листы35.2м2Влагостойкие (перегородки(С/у))
    Утеплитель52.2м2Минераловата 70мм (перегородки).
    Площадь кровли229.7м2Битумная черепица
    Бетон37.6м3Фундамент

    Акции на проект (актуально на 11.12.2024):

    Скидкой 40% на гараж или баню

    С этим проектом вы можете купить проект гаража или бани со скидкой 40% из списка:
    Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
    Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.

    Чертежи фундамента сразу после оплаты

    Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).

    Бесплатная доставка проекта

    На этот проект предусмотрена бесплатная доставка (только на территории РФ).


    Поэтажные планы

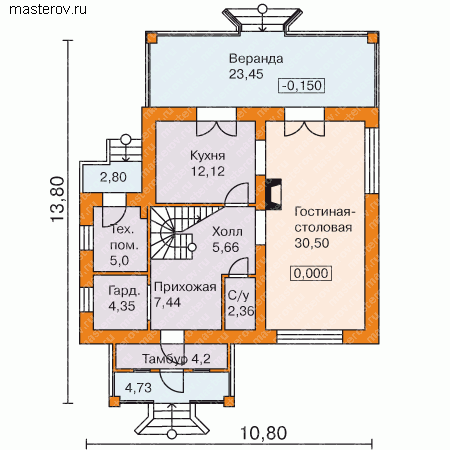

    1-й этаж высота: 3.00 мредактировать
    коттедж для небольшого участка № F-151-1P - 1-й этаж

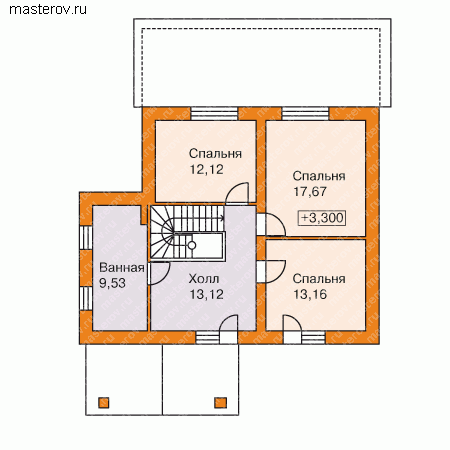

    мансарда высота: 0.61 - 2.85 мредактировать
    коттедж для небольшого участка № F-151-1P - мансарда

    Фасады

    вид спереди
    коттедж для небольшого участка № F-151-1P - вид спереди
    вид слева
    коттедж для небольшого участка № F-151-1P - вид слева
    вид справа
    коттедж для небольшого участка № F-151-1P - вид справа
    вид сзади
    коттедж для небольшого участка № F-151-1P - вид сзади

    Варианты проекта



    Вариант проекта с другими фасадами 40 500 руб

    Цена проекта дома

    Комплектация:Цена (руб):
    Архитектурно-строительные чертежи (57 листов А3) [ что входит Минимальный комплект поставки.
    Архитектурно-строительная часть чертежей включают в себя:


    Архитектурный раздел:

    - общие данные по проекту,
    - поэтажные планы,
    - фасады,
    - основные разрезы по дому,
    - спецификации оконных и дверных проемов,
    - спецификации перемычек.

    Конструкторский раздел:

    - планы фундаментов,
    - планы перекрытий этажей,
    - планы стропил,
    - основные конструктивные узлы,
    - спецификации на материалы.
    ]
    39 500
    Полный комплект чертежей (85 листов А3) [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

    Архитектурный раздел:

    - общие данные по проекту,
    - поэтажные планы,
    - фасады,
    - основные разрезы по дому,
    - спецификации оконных и дверных проемов,
    - спецификации перемычек.

    Конструкторский раздел:

    - планы фундаментов,
    - планы перекрытий этажей,
    - планы стропил,
    - основные конструктивные узлы,
    - спецификации на материалы.

    Инженерный раздел:

    - электроснабжение,
    - водоснабжение,
    - канализация,
    - отопление.
    ]
    49 200
    Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

    - дополнительный комплект чертежей для строителей без лицензии.
    ]
    5 000
    Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

    - общие данные по проекту,
    - поэтажные планы,
    - фасады,
    - основные разрезы по дому.

    Паспорт может потребоваться при согласовании проекта в местной архитектуре.
    ]
    3 500
    Дополнительные услуги:Цена (руб):
    Изменение типа фундамента 25 000
    Изменение типа перекрытий 15 000
    Паспорт с изменениями 13 500
    Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 12 000

    (**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
