Мансардный дом с террасой № D-150-1P [F-1129-0](S) - зеркальный вариант

Мансардный дом с террасой № D-150-1P [F-1129-0]

Площади:

Общая площадь: 153.4 м2
Жилая площадь: 101.15 м2
Площадь застройки: 197.2 м2

Материалы для строительства:

Фундамент – мелкозаглубленная монолитная плита
Наружные стены – газобетон, толщ. 375 мм
Перекрытия – монолитные ж/б
Наружная отделка – обл. кирпич
Кровля – мансардная
Покрытие – металлочерепица
Цоколь – колотый гранит и/или искусственный камень

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Кирпич8м3(кирпич полнотелый на вен.каналы)
Облицовочный кирпич16.6м3
Кирпич7.8м3(Кирпич полнотелый на цоколь, под мауэрлат, столбики пола 1 этажа)
Кирпич24м3(внутренние стены)
Газобетон78.5м3(толщина 375 мм)
Площадь кровли187.8м2
Утеплитель109.5м2(утеплитель кровли тощ. 150мм)
Площадь наружных стен34.36м2(площадь фасада обшитая вагонкой)
Площадь отделки цоколя28.5м2(облицовка камнем)

Поэтажные планы

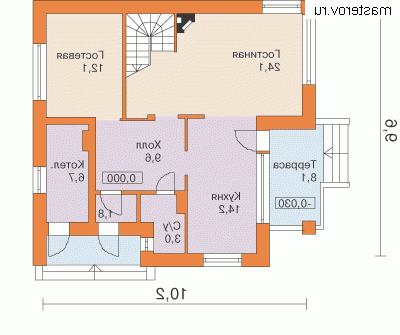

1-й этаж высота: 2.8 мредактировать
Мансардный дом с террасой № D-150-1P [F-1129-0] - 1-й этаж

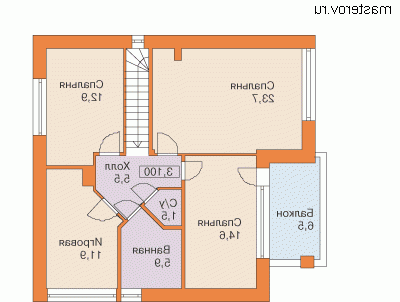

мансарда высота: 1.28 - 3.55 мредактировать
Мансардный дом с террасой № D-150-1P [F-1129-0] - мансарда

Фасады

вид спереди
Мансардный дом с террасой № D-150-1P [F-1129-0] - вид спереди
вид слева
Мансардный дом с террасой № D-150-1P [F-1129-0] - вид слева
вид справа
Мансардный дом с террасой № D-150-1P [F-1129-0] - вид справа
вид сзади
Мансардный дом с террасой № D-150-1P [F-1129-0] - вид сзади

Акции на проект (актуально на 25.04.2024):

В наличии в офисе

Вы можете приехать в наш офис и в течении одного дня ознакомиться с этим проектом и преобрести его. Обязательно предварительно звоните и бронируйте.
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Разработан зеркальный вариант проекта. 22 600 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		22 600
Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		26 600
Комплект Застройщика [ что входит Максимальный комплект поставки чертежей.
Комплект Застройщика включает в себя:

- рабочий комплект чертежей (архитектурно-строительная часть чертежей или полный комплект, в зависимости от того, что разработано),
- паспорт проекта,
- два дополнительных комплекта чертежей (копии).]		32 600
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		2 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		2 500
Дополнительные услуги:Цена (руб):
Изменение типа перекрытий (цена от) 15 000
Изменение типа фундамента (цена от) 15 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
