Проект дома из керамзитобетона № C-120-1P(S) - зеркальный вариант

Проект дома из керамзитобетона № C-120-1P

Площади:

Общая площадь: 120.5 м2
Жилая площадь: 61.4 м2
Площадь застройки: 118.9 м2

Материалы для строительства:

Фундаменты – монолитный ростверк 600х400 по сваям. Сваи диаметром 400 мм, длиной – 2000 мм, 19 шт.
Наружные стены – керамзитобетонные блоки
Перекрытия – по деревянным балкам
Покрытие кровли – профлист

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Керамзитобетонные блоки32.94м3200мм М100
Кирпич17.27м3Полнотелый керамический
Утеплитель15.19м3100мм Rockwool фасад баттс

Поэтажные планы

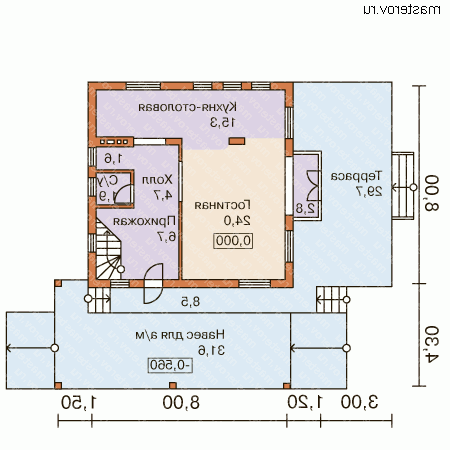

1-й этаж высота: 2.6 мредактировать
Проект дома из керамзитобетона № C-120-1P - 1-й этаж

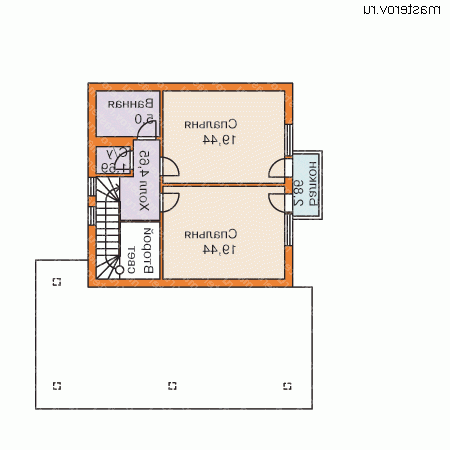

мансарда высота: 1.23 - 3.3 мредактировать
Проект дома из керамзитобетона № C-120-1P - мансарда

Фасады

вид спереди
Проект дома из керамзитобетона № C-120-1P - вид спереди
вид слева
Проект дома из керамзитобетона № C-120-1P - вид слева
вид справа
Проект дома из керамзитобетона № C-120-1P - вид справа
вид сзади
Проект дома из керамзитобетона № C-120-1P - вид сзади

Акции на проект (актуально на 30.05.2020):

Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).


Варианты проекта



Зеркальный вариант проекта (только архитектурная часть чертежей) 23 000 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:


Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.
]
23 000
Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.
]
26 000
Комплект Застройщика [ что входит Максимальный комплект поставки чертежей.
Комплект Застройщика включает в себя:


- рабочий комплект чертежей (архитектурно-строительная часть чертежей или полный комплект, в зависимости от того, что разработано),
- паспорт проекта,
- два дополнительных комплекта чертежей (копии).
]
31 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии.
]
1 500
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.
]
3 000
Дополнительные услуги:Цена (руб):

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
