Мансардный дом с гаражом проект № A-138-1P(S) - зеркальный вариант

Мансардный дом с гаражом проект № A-138-1P




Площади:

Общая площадь: 138 м2
Жилая площадь: 90.1 м2


Материалы для строительства:

Наружные стены – газобетон
Перекрытия – ж/б
Кровля – деревянная
Покрытие кровли – керамическая черепица
Наружная отделка – штукатурка

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Древесина10.3м3Для стропильной конструкции крыши
Площадь наружных стен115м2
Площадь внутренних стен77м2Перегородки
Площадь внутренних стен37.4м2Несущие стены
Площадь кровли157.7м2

Поэтажные планы

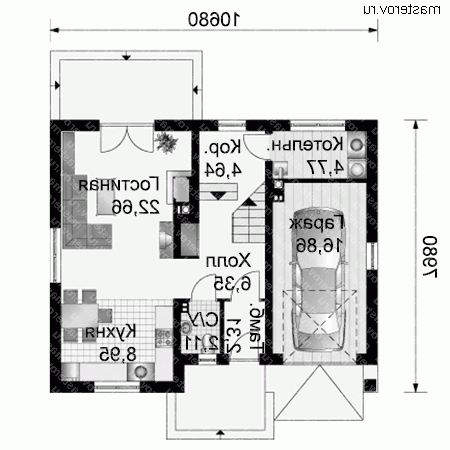

1-й этаж высота: 2.74 мредактировать
Мансардный дом с гаражом проект № A-138-1P - 1-й этаж

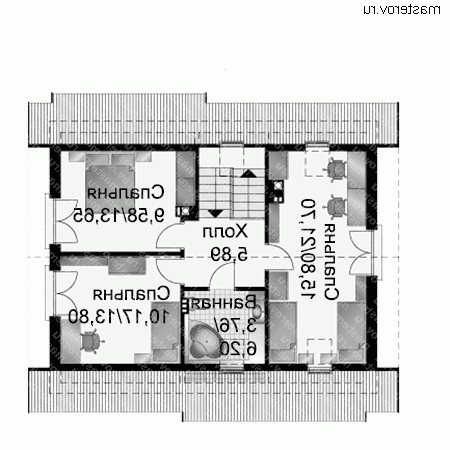

мансарда высота: 2.1 - 2.64 мредактировать
Мансардный дом с гаражом проект № A-138-1P - мансарда

Фасады

вид спереди
Мансардный дом с гаражом проект № A-138-1P - вид спереди
вид слева
Мансардный дом с гаражом проект № A-138-1P - вид слева
вид справа
Мансардный дом с гаражом проект № A-138-1P - вид справа
вид сзади
Мансардный дом с гаражом проект № A-138-1P - вид сзади

Акции на проект (актуально на 24.04.2024):

Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Зеркальный вариант 33 000 руб

Цена проекта дома

Комплектация:Цена (руб):
Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		33 000
Комплект Застройщика [ что входит Максимальный комплект поставки чертежей.
Комплект Застройщика включает в себя:

- рабочий комплект чертежей (архитектурно-строительная часть чертежей или полный комплект, в зависимости от того, что разработано),
- паспорт проекта,
- два дополнительных комплекта чертежей (копии).]		38 000
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		3 500
Дополнительные услуги:Цена (руб):

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.

Контактная информация:

Срок получения чертежей - от 1 до 5 дней.
Задать вопрос или заказать проект Вы можете по телефонам: (495) 505-29-81
Адрес офиса: Москва, ул. Новая Басманная, д.19, офис 504.
